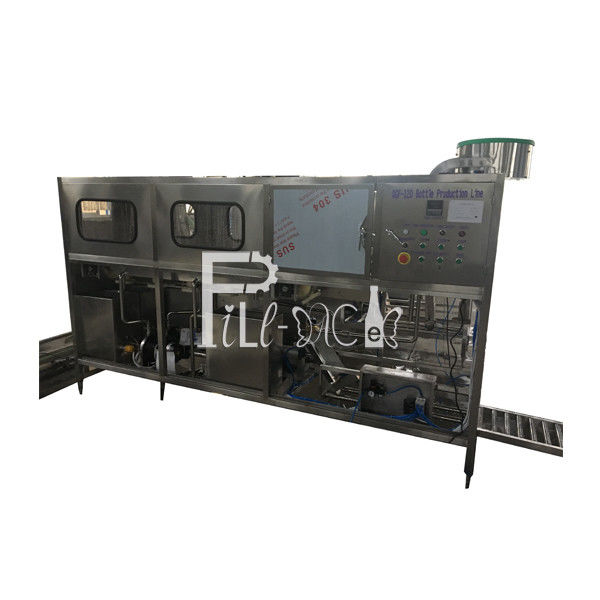

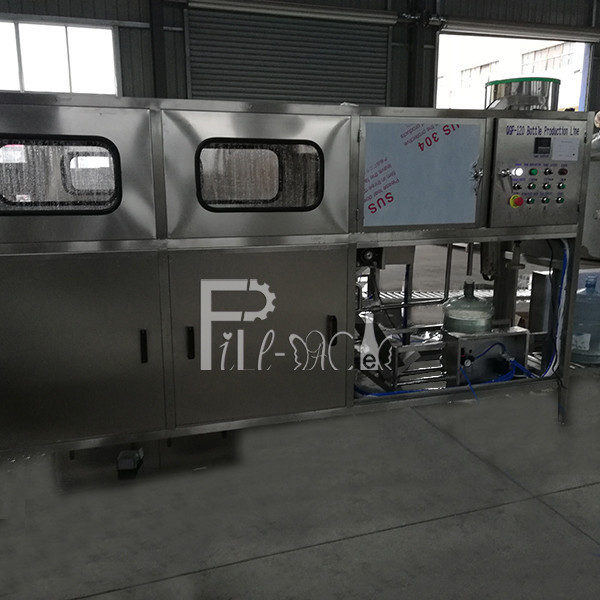

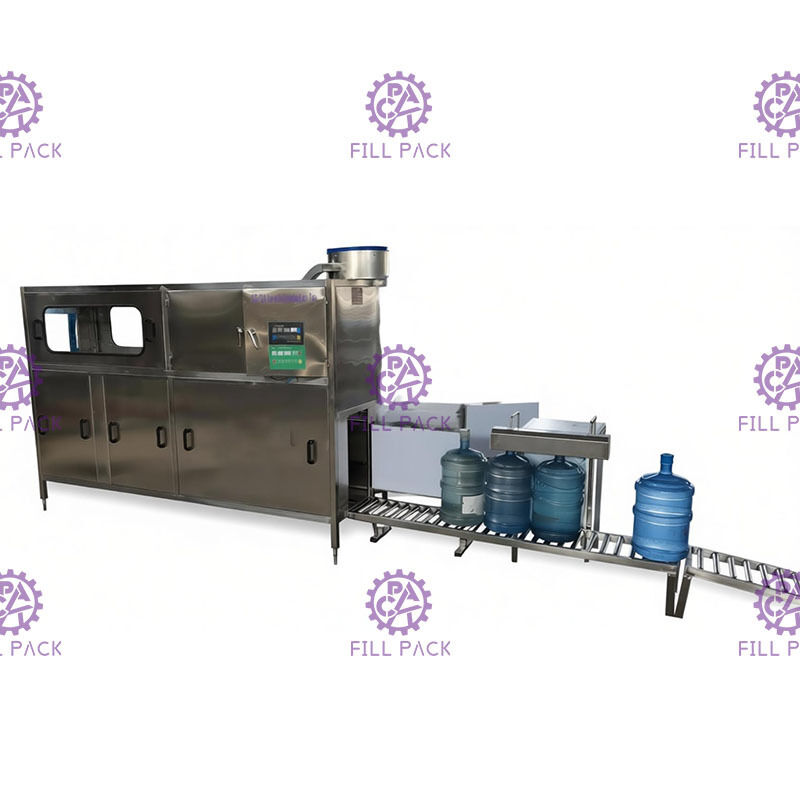

20リットルの単一の列120 BPHのガロンの満ちるライン

製品の説明

PLC制御システムを備えた、1列120BPH自動3〜5ガロンボトルフィラー

原理:

このガロンボトルフィラーは、ジャー洗浄-充填-キャッピング機能を統合しています。

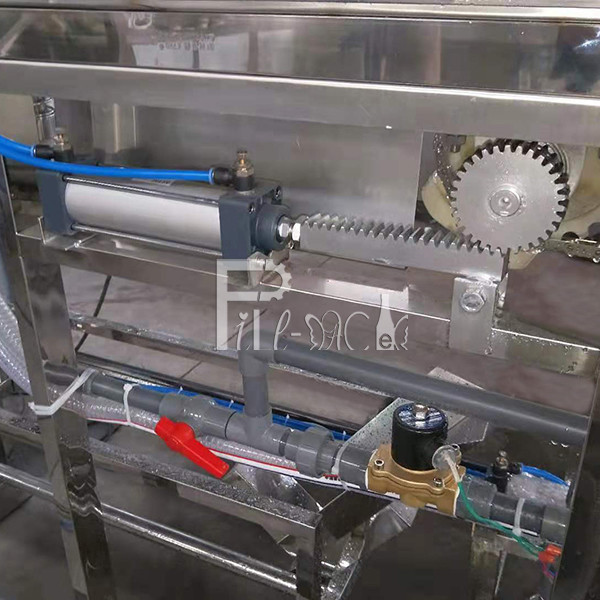

作業者は空のジャーをジャーホルダーに手動でロードし、ジャー付きのジャーホルダーはジャー洗浄のために事前に移動されます。伝達力はギアシリンダーによって行われます。

洗浄は2つの部分に分けられます。最初のプロセスは消毒液を使用し、2番目のプロセスは純水を使用します。

洗浄後、ジャーはジャーホルダーから重力によって伝送チェーンでアングルプレートに落下します。

次に、ジャーはプッシュシリンダーによって充填ヘッドの下に押し込まれ、充填が開始されます。

充填量は、充填時間のセットアップによって制御できます。

充填されたジャーは、その後、空のジャーによってキャッピングヘッドの下に押し込まれます。

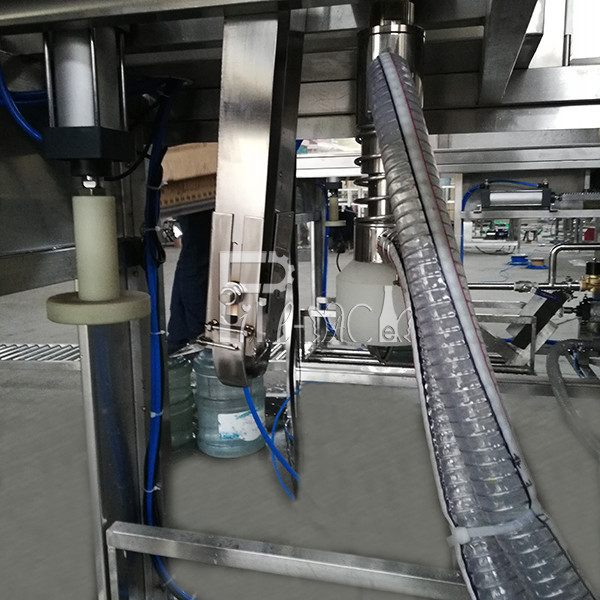

作業者は、多くの無秩序なキャップをキャップローダーに入れ、キャップローダーはキャップを自動的にソートしてキャップレールにロードします。充填されたボトルがキャッピングヘッドの下を通過すると、キャップはジャーの首に落下し、キャッピングシリンダーはキャッププレスシリンダーによって自動的にキャッピングを行います。

特徴:

1、ガロンボトルフィラー全体は三菱PLCシステムによって制御され、すべてのシリンダーの移動は駆動距離のために事前に計算されます。

2、ガロンボトルフィラーは自動モデルで動作し、手動モデルは機械のチェック用です。

パラメータ:

リンス用ポンプ1：0.37KW

リンス用ポンプ2：0.37KW

充填ポンプ：0.55KW

キャップソートモーター：0.09KW

寸法：3100 * 570 * 1450mm（側面にあるキャップローダー）/ 2700 * 570 * 1720mm（上部にあるキャップローダー）+ 2000mmコンベア

重量：400kg

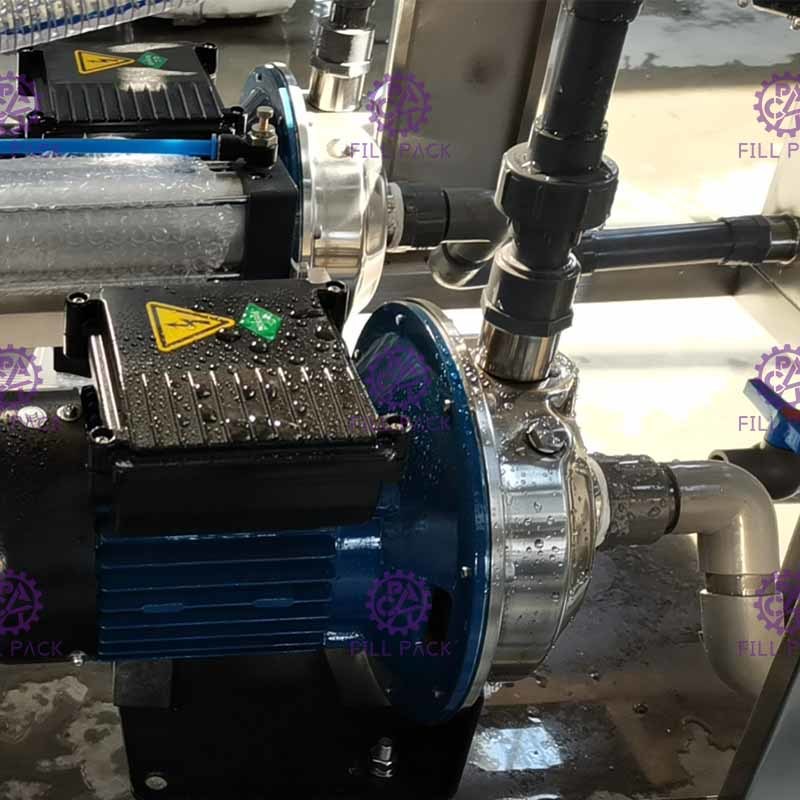

ウォーターポンプの詳細:

モーターの詳細:
