衛生18.9L Monoblock 120 BPHのガロンの満ちるライン

製品の説明

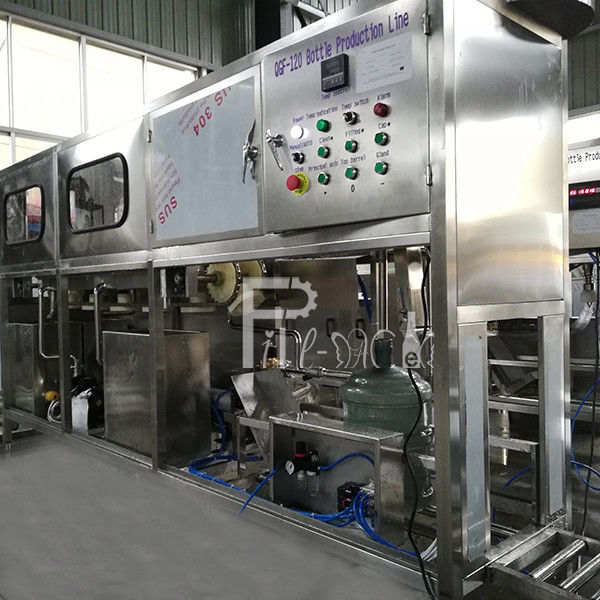

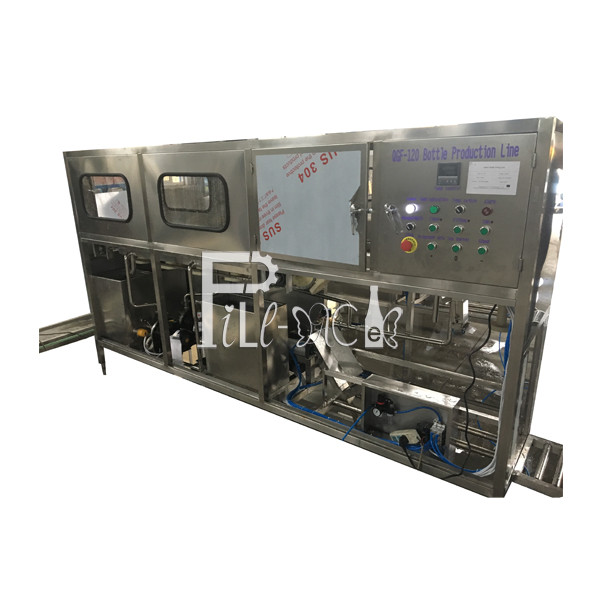

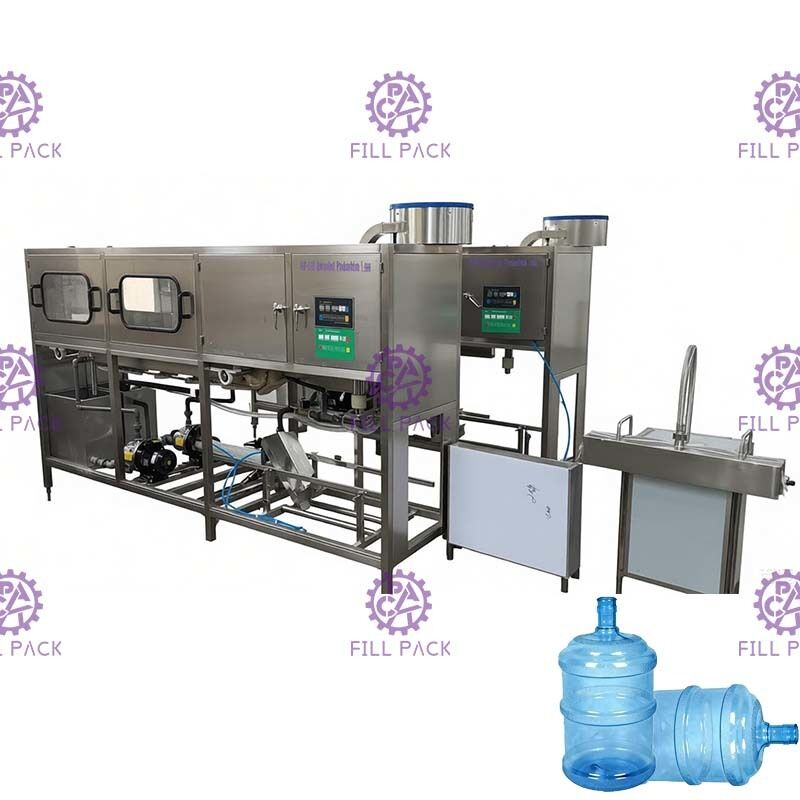

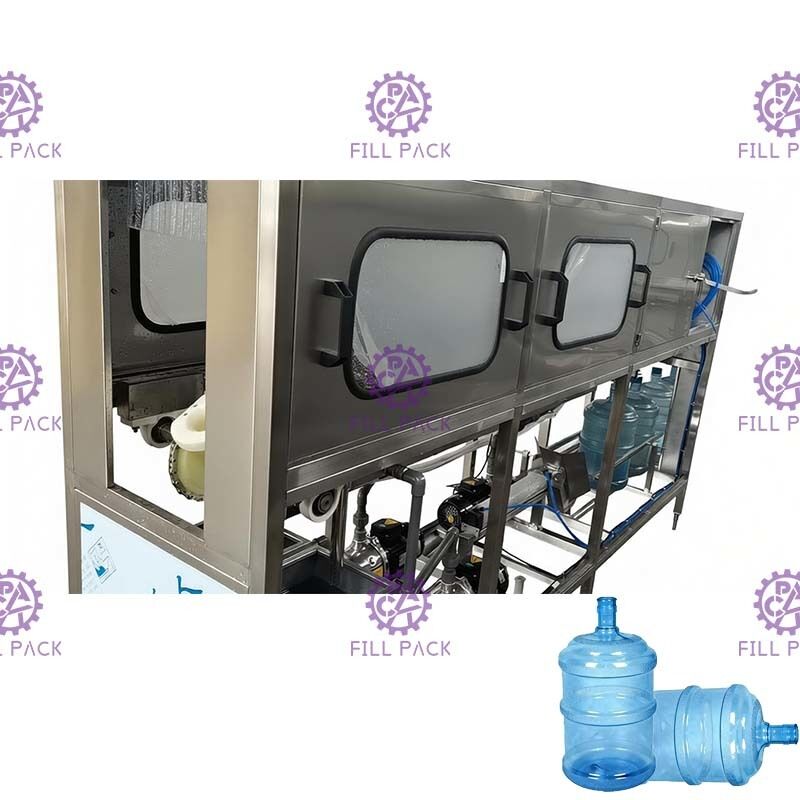

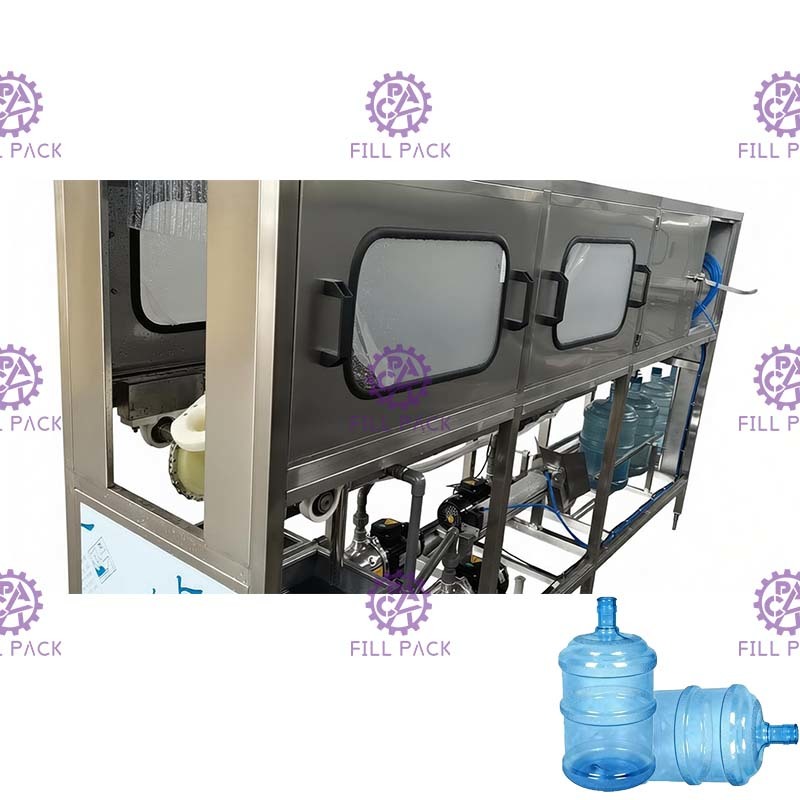

18.9L - 20L 120 BPH モノブロックウォーターガロン充填ライン（自動ローディング装置付き）

原理:​

このガロン充填機は、ボトルの洗浄、充填、キャッピング機能を統合しています。

空のボトルは、自動ローディング装置によってホルダーに自動的に供給され、ボトルホルダーはボトルと一緒に洗浄のために前進します。伝達力はギアシリンダーによって行われます。

洗浄は3つの部分に分けられます。最初のプロセスは消毒液、2番目のプロセスは再生水洗浄、3番目のプロセスは純水です。洗浄後、ボトルは重力によって伝送チェーンを介してボトルホルダーからアングルプレートに落下します。

その後、ボトルはプッシュシリンダーによって充填ヘッドの下に押し込まれ、充填が開始されます。

充填量は、充填時間の設定によって制御できます。

充填されたボトルは、その後、空のボトルによってキャッピングヘッドの下に押し込まれます。

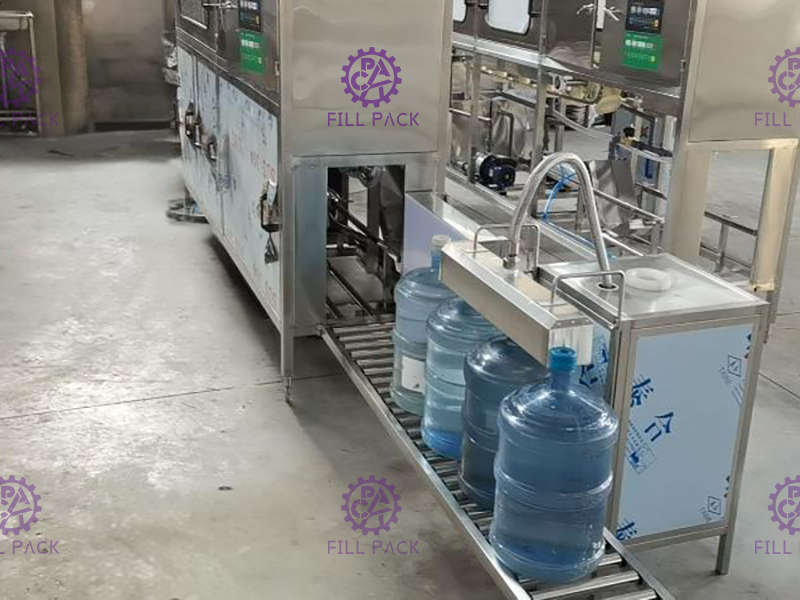

作業者は、多くの無秩序なキャップをキャップローダーに入れ、キャップローダーはキャップを自動的に選別してキャップレールにロードします。

充填されたボトルがキャッピングヘッドの下を通過すると、キャップはボトルの首に落下し、キャッピングシリンダーはキャッププレスシリンダーによって自動的にキャッピングを行います。

特徴:

1、ホストガロン充填機はPLCシステムによって制御され、すべてのシリンダーの移動は駆動距離のために事前に計算されます。

2、ガロン充填機は自動モデルで動作し、手動モデルは機械のチェック用です。

3、自動ローディング装置はPLCシステムによって制御されます。

リンスの詳細用ギア:

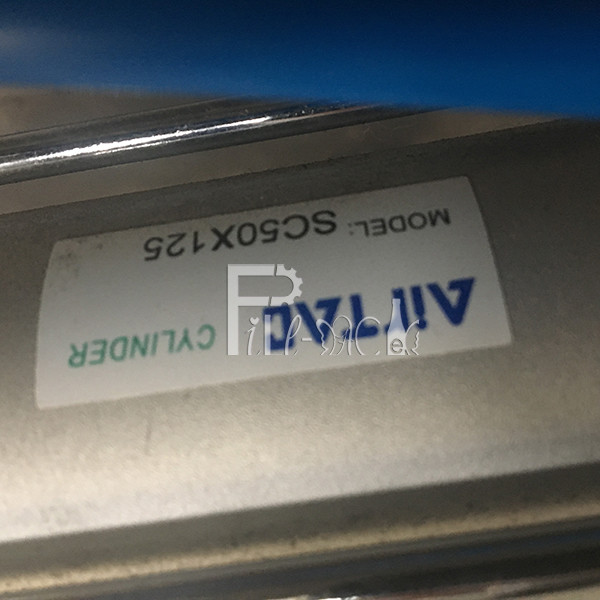

シリンダー

パラメータ:

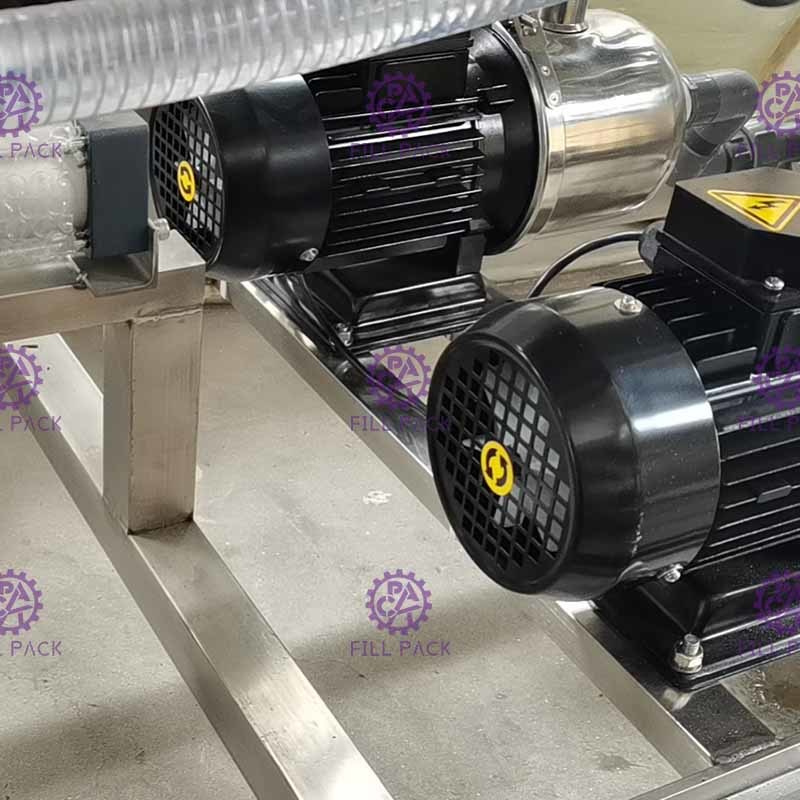

リンスポンプ1：0.37KW

リンスポンプ2：0.37KW

充填ポンプ：0.55KW

キャップ選別モーター：0.09KW

寸法：3100 * 570 * 1450mm（側面にあるキャップローダー）/ 2700 * 570 * 1720mm（上部にあるキャップローダー）+ 2000mmコンベア

重量：400kg

推奨スペアパーツリスト:
