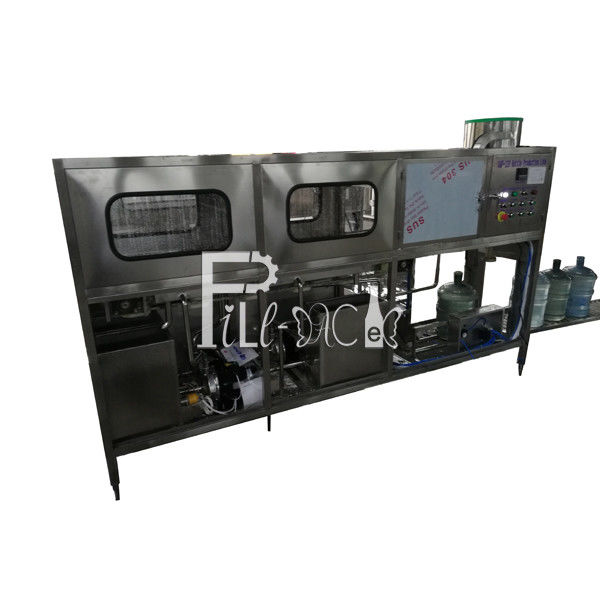

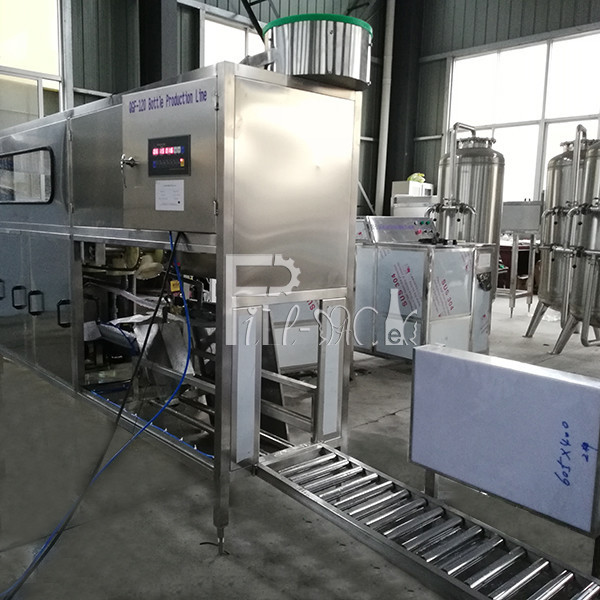

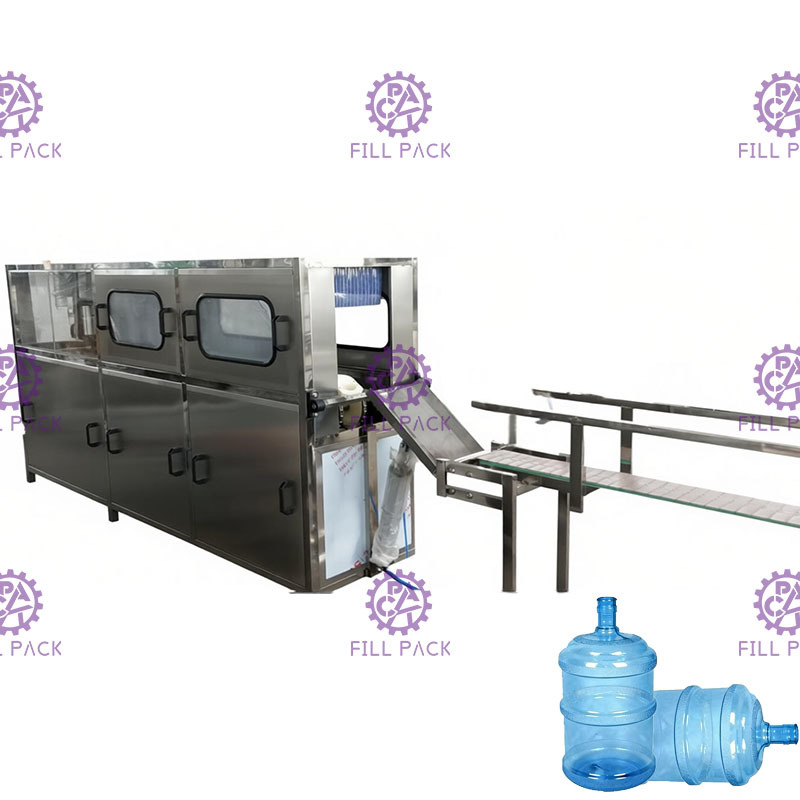

自動熱い洗浄QGF-120 5ガロンの充填機

製品の説明

QGF-120 自動ホット洗浄機能付き5ガロン充填機、4段階リンスステーション付き

原理:

この5ガロン充填機は、ボトル洗浄・充填・キャッピング機能を一体化しています。

作業員が空のボトルをボトルホルダーに手動でセットし、ボトルホルダーはボトルと共に洗浄のために前進します。伝達力はギアシリンダーによって行われます。

洗浄は4つの部分に分けられます。最初の工程は温かい石鹸液による洗浄、2番目の工程は消毒液によるリンス、3番目の工程はリサイクル水による洗浄、最後の段階は純粋な飲料水によるリンスです。

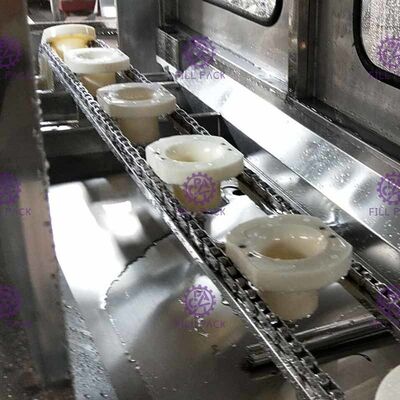

洗浄後、ボトルは重力によって伝送チェーンからボトルホルダーの角度プレートに落下します。

その後、ボトルはプッシュシリンダーによって充填ヘッドの下に押し込まれ、充填が開始されます。

充填量は充填時間の設定によって制御できます。

充填されたボトルは、その後、空のボトルによってキャッピングヘッドの下に押し込まれます。

作業員は、多くの無秩序なキャップをキャップローダーに入れ、キャップローダーはキャップを自動的に選別してキャップレールにロードします。

充填されたボトルがキャッピングヘッドの下を通過すると、キャップがボトルの首に落下し、キャッピングシリンダーがキャッププレスシリンダーによって自動的にキャッピングを行います。

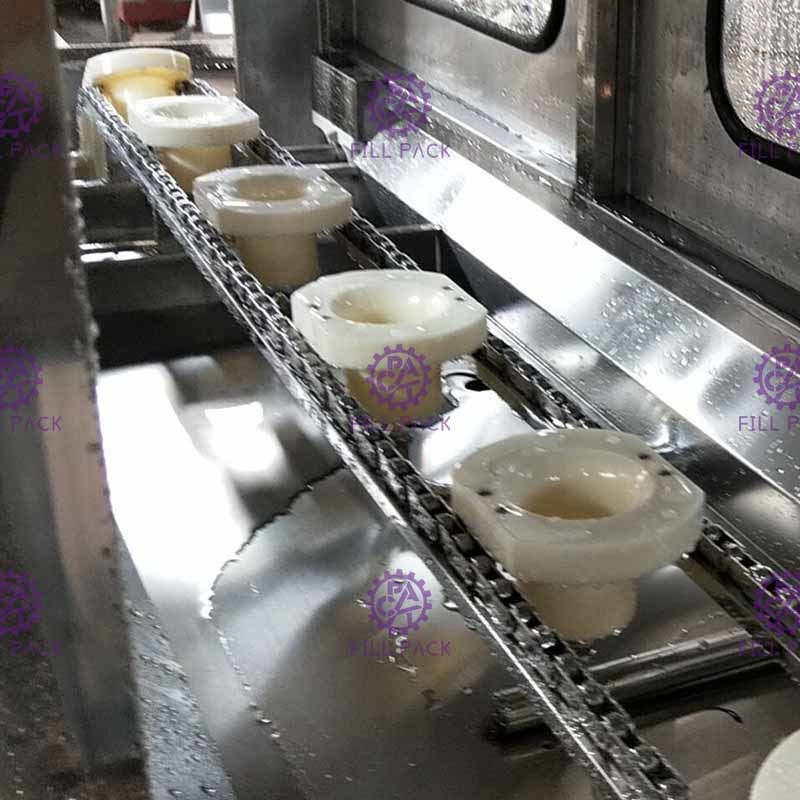

リンスの詳細:

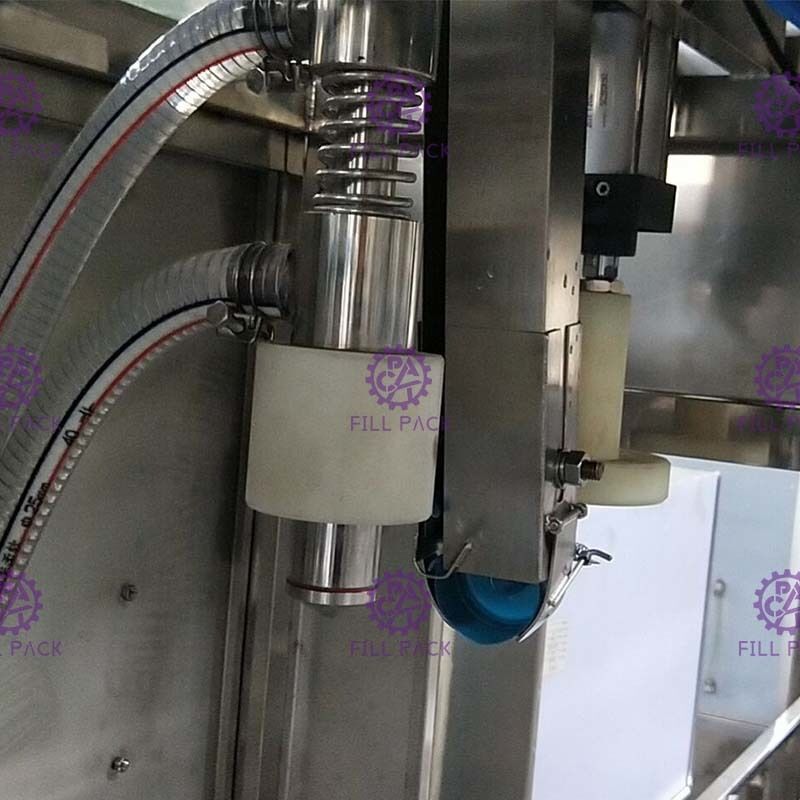

キャッピングプレス部分:

チューブの詳細:

特徴:

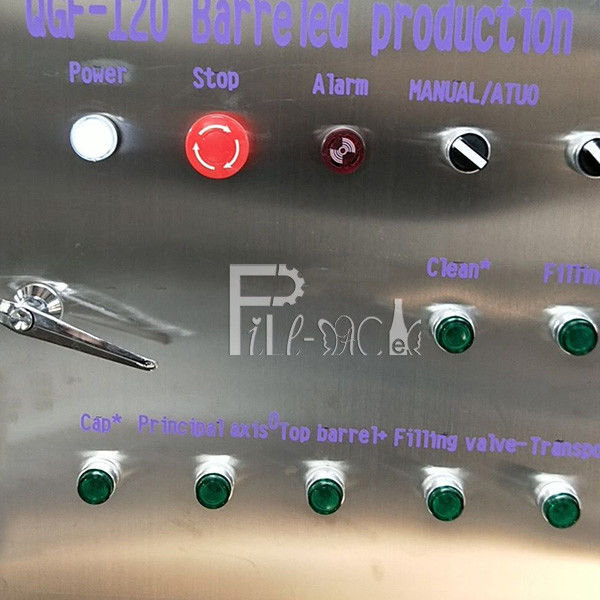

1、5ガロン充填機全体は三菱PLCシステムによって制御され、すべてのシリンダーの移動距離は事前に計算されています。

2、5ガロン充填機は自動モードで動作し、手動モードは機械の点検用です。

パラメータ:

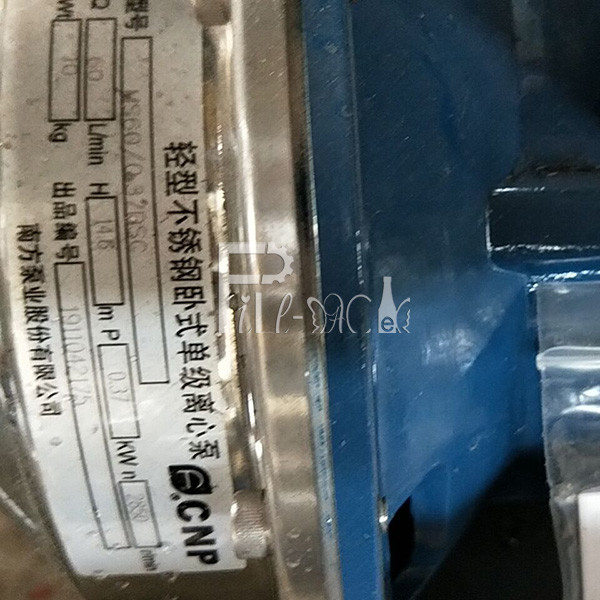

リンスポンプ1：0.37KW

リンスポンプ2：0.37KW

充填ポンプ：0.55KW

キャップ選別モーター：0.09KW

寸法：3100 * 570 * 1450mm（側面にあるキャップローダー）/ 2700 * 570 * 1720mm（上部にあるキャップローダー）+ 2000mmコンベア

重量：400kg

推奨スペアパーツリスト:
