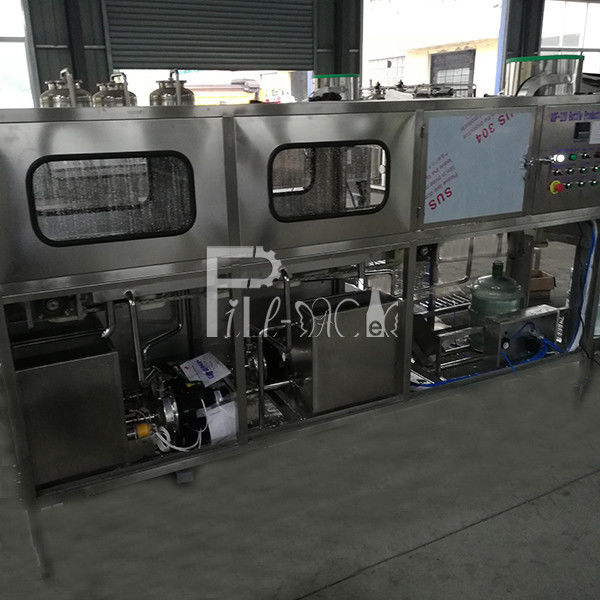

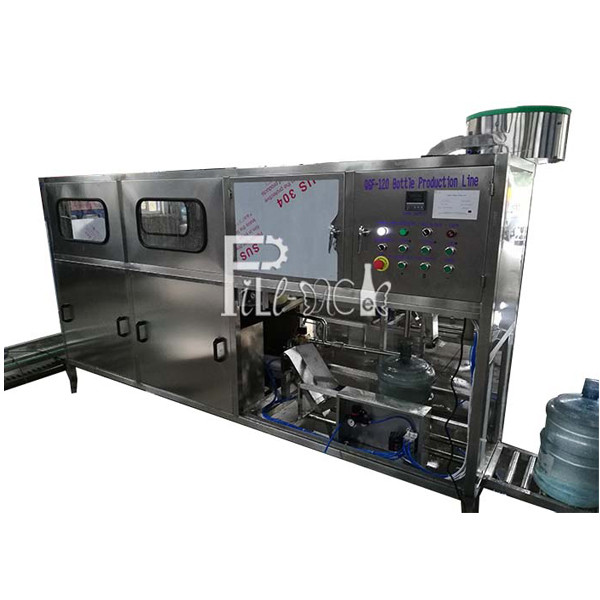

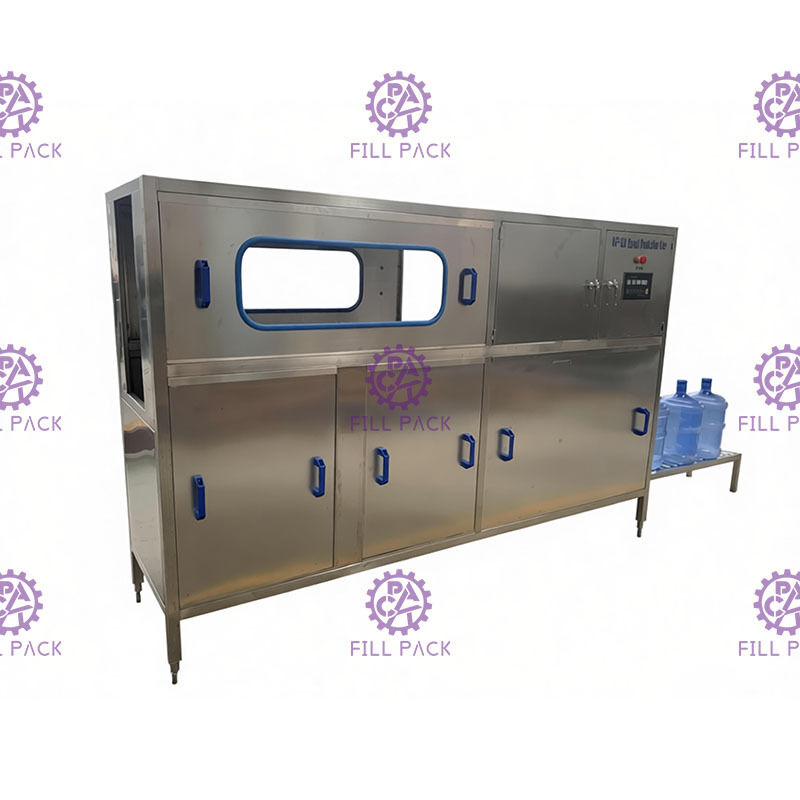

120 BPHのガロンのびんの注入口を洗うNanfangポンプ

製品の説明

Nanfangポンプリンス120 BPHガロンボトル充填機、レベル充填バルブ付き

原理:

このガロンボトル充填機は、瓶の洗浄・充填・キャッピング機能を統合しています。

作業員は空の缶を缶ラックに手動で積み込み、缶が入った缶ラックは缶洗浄のために事前に移動され、トランスミッション力はギアボックスを介して伝達されます。
洗浄は2つの部分に分かれています。最初の工程は消毒剤を使用し、2番目の工程は精製水を使用します。

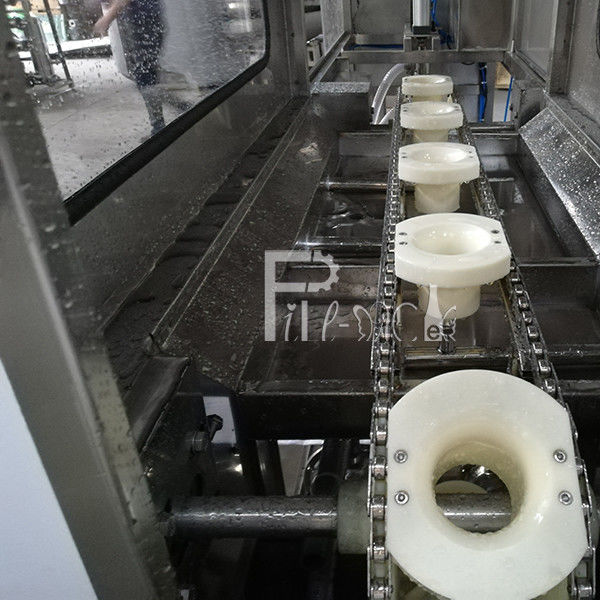

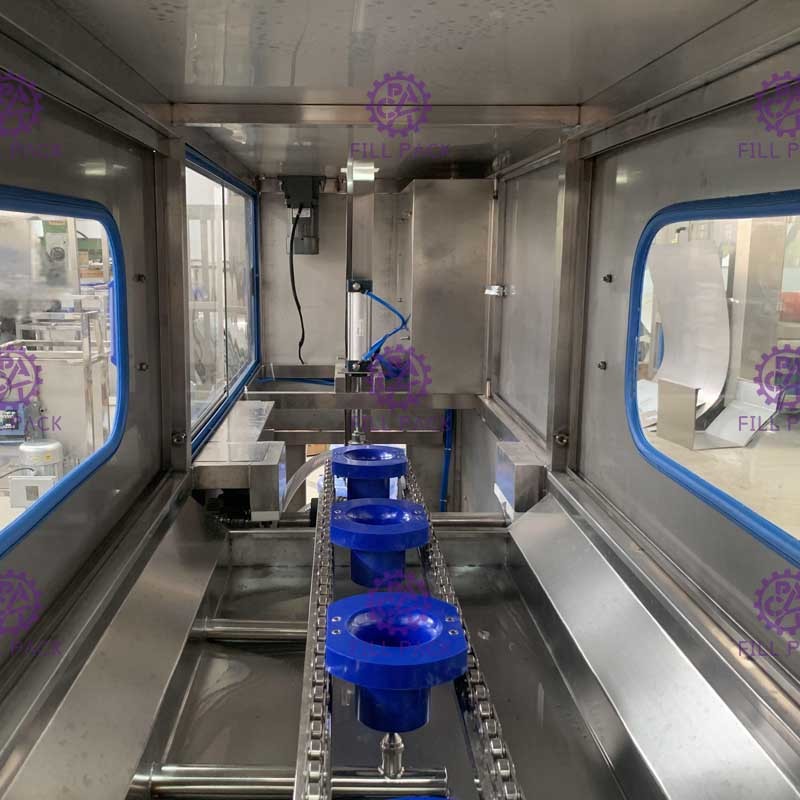

洗浄後、瓶は重力作用の下で、伝送チェーンを介してコーナープレート上の瓶ブラケットから落下します。

次に、充填ヘッドの下にあるシリンダーで瓶を押し、充填を開始します。

充填量は、充填時間を設定することで制御できます。

その後、充填された瓶は、空の瓶によってキャッピングヘッドの下に押し込まれます。

作業員は多くの無秩序なキャップをキャップローダーに入れ、キャップローダーはキャップを自動的に選別してキャップガイドに降ろします。

充填されたボトルがキャップヘッドの下を通過すると、キャップは缶の首に落ち、キャップボトルはキャッピングシリンダーによって自動的にキャッピングされます。

特徴:

1、ガロンボトル充填機全体は三菱PLCシステムによって制御され、すべてのシリンダーの移動距離は事前に計算されています。

2、ガロンボトル充填機は自動モードで動作し、手動モードは機械の点検用です。

パラメータ:

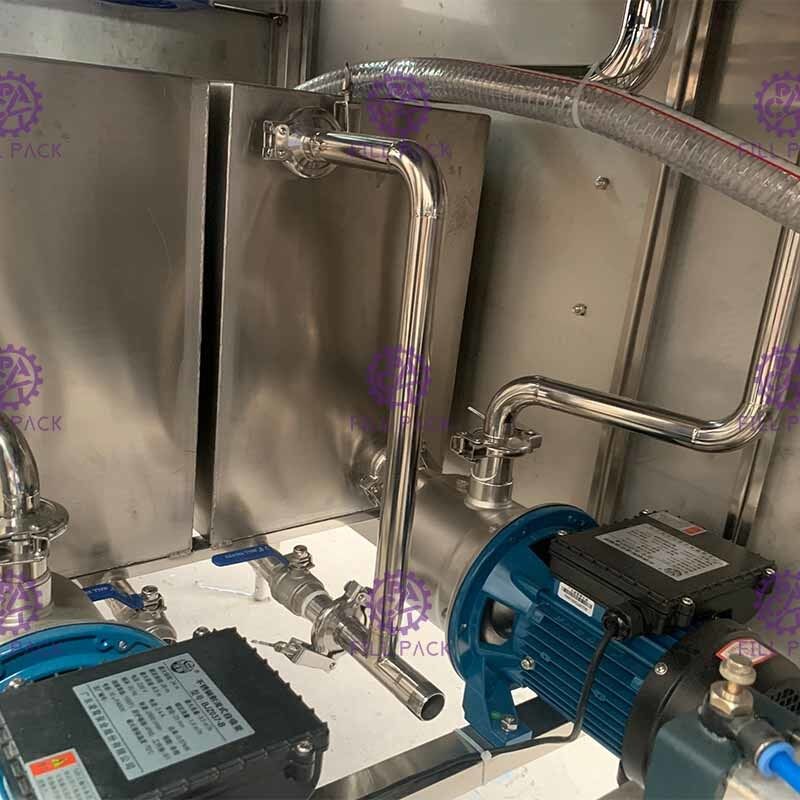

リンスポンプ1：0.37KW

リンスポンプ2：0.37KW

充填ポンプ：0.55KW

キャップ選別モーター：0.09KW

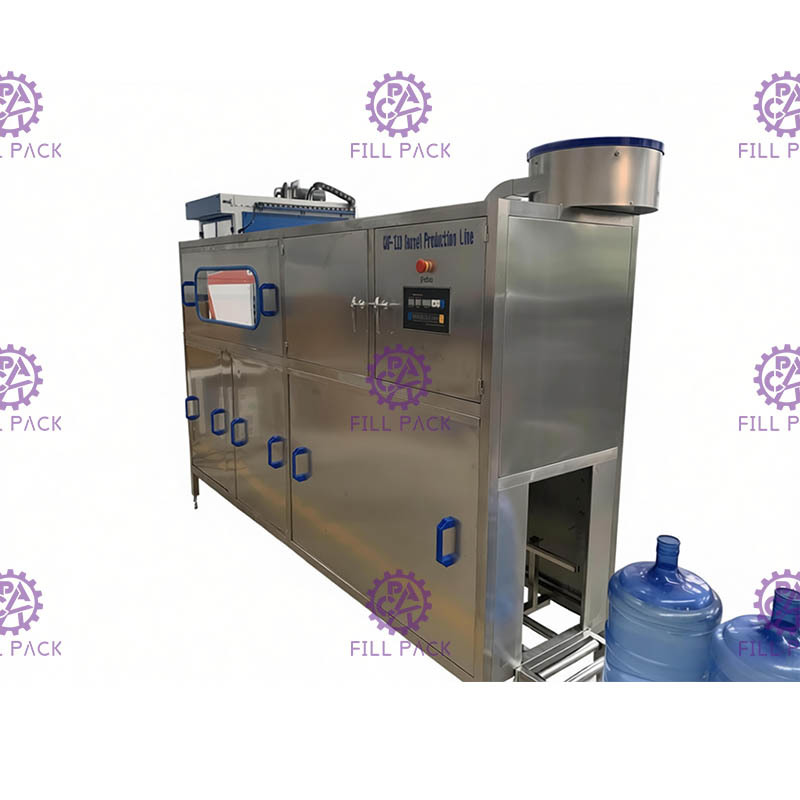

寸法：3100 * 570 * 1450mm（側面にあるキャップローダー）/ 2700 * 570 * 1720mm（上部にあるキャップローダー）+ 2000mmコンベア

重量：400kg

参照用の高精度詳細を備えたレベル充填バルブ:
