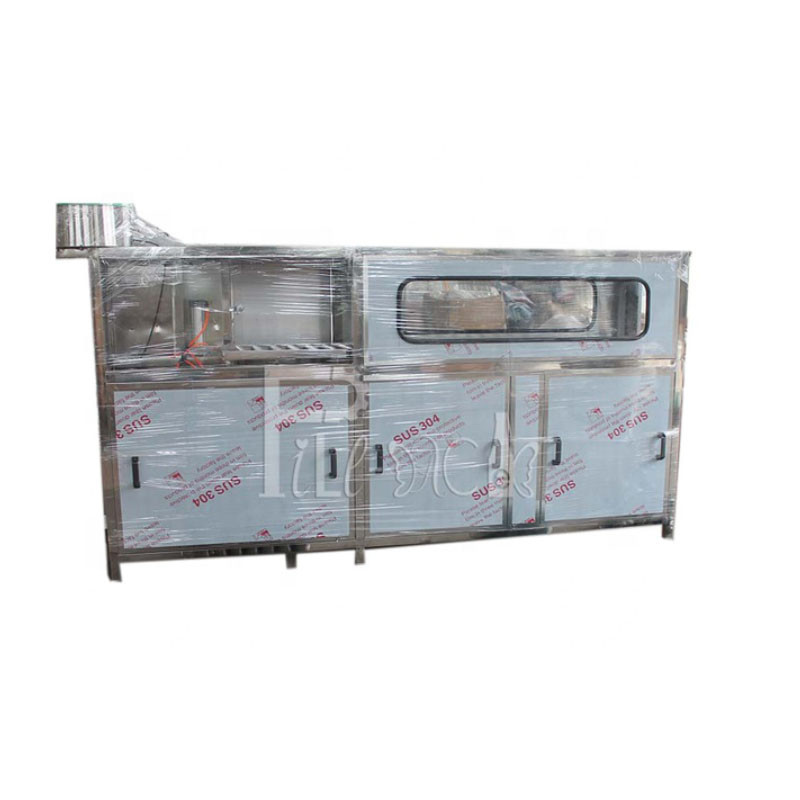

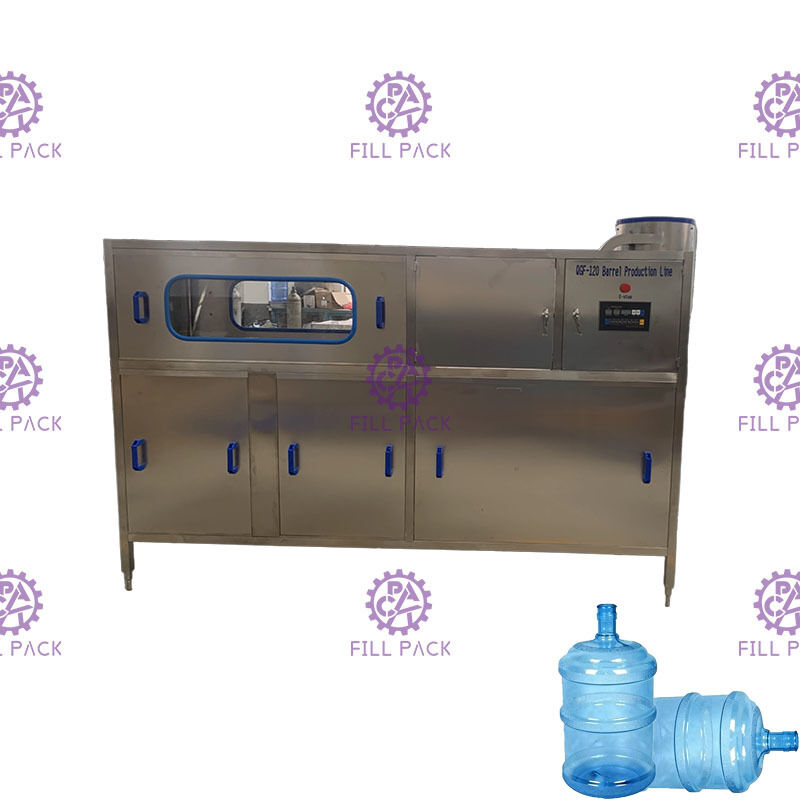

120bph PLC Sus304 5ガロン水びん詰めにする装置

1、フルSUS304付きモノブロックリンサー-フィラー-キャッパー

原理:

このガロン水製造プラントは、ジャー洗浄-充填-キャッピング機能を統合しています。

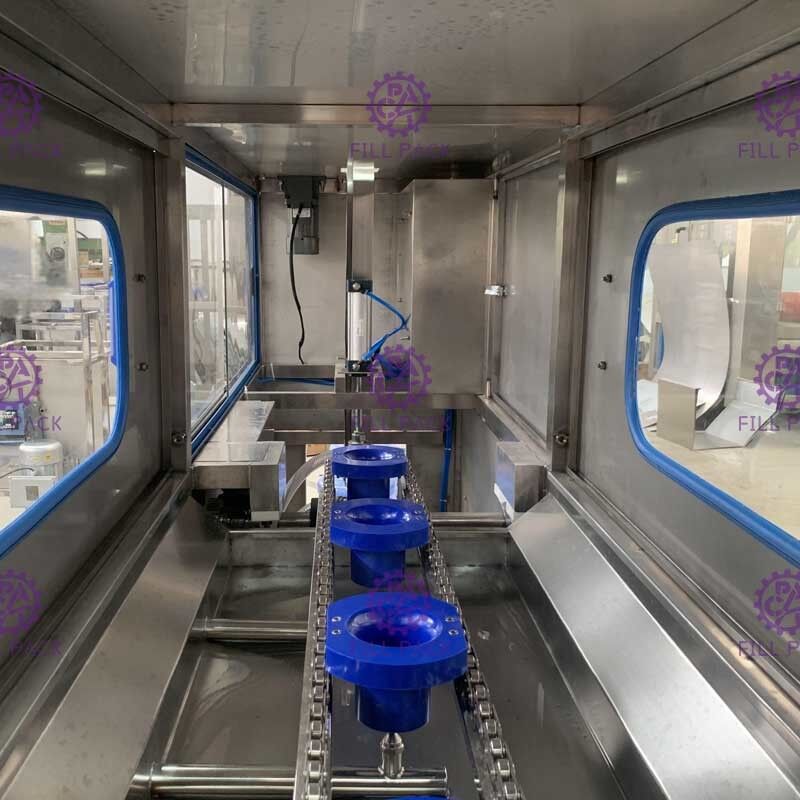

作業員は空のジャーをジャーホルダーに手動でロードし、ジャー付きのジャーホルダーはジャー洗浄のために事前に移動されます。伝達力はギアシリンダーによって行われます。

洗浄は3つの部分に分けられます。最初のプロセスは消毒液、2番目のプロセスはリサイクル水洗浄、3番目のプロセスは純水です。

洗浄後、ジャーは重力によって伝達チェーンによってジャーホルダーからアングルプレートに落下します。

次に、ジャーはプッシュシリンダーによって充填ヘッドの下に押し込まれ、充填が開始されます。

充填量は、充填時間の設定によって制御できます。

充填されたジャーは、その後、空のジャーによってキャッピングヘッドの下に押し込まれます。

作業員は、多くの無秩序なキャップをキャップローダーに入れ、キャップローダーはキャップを自動的にソートしてキャップレールにロードします。充填されたボトルがキャッピングヘッドの下を通過すると、キャップはジャーネックに落下し、キャッピングシリンダーはキャッププレスシリンダーによって自動的にキャッピングを行います。

特徴:

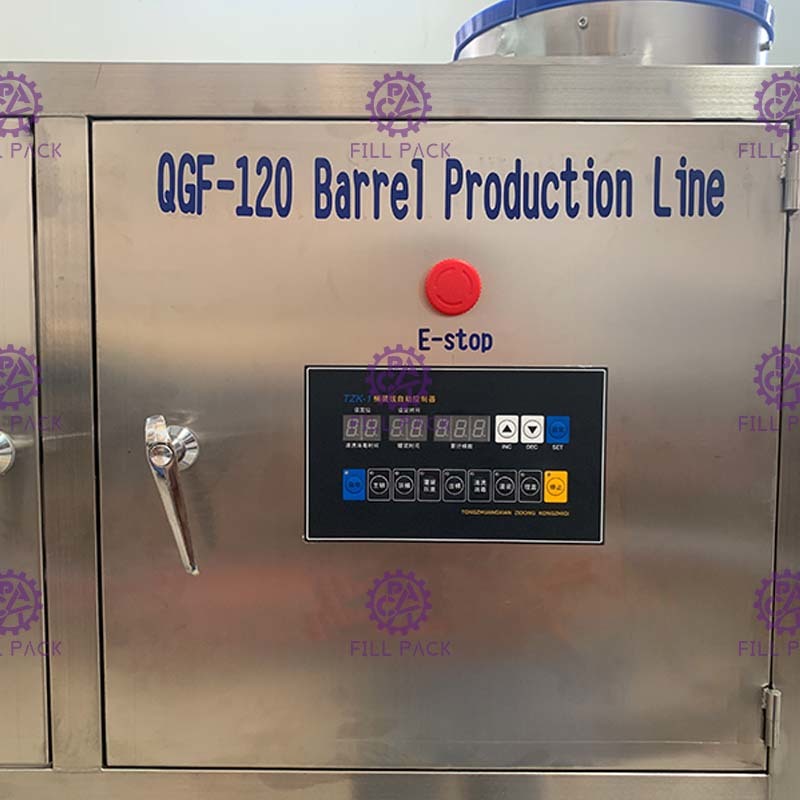

1、機械全体はPIDマイクロコンピューターシステムによって制御され、すべてのシリンダーの移動は駆動距離のために事前に計算されています。

2、機械は自動モデルで動作し、手動モデルは機械のチェック用です。

パラメータ:

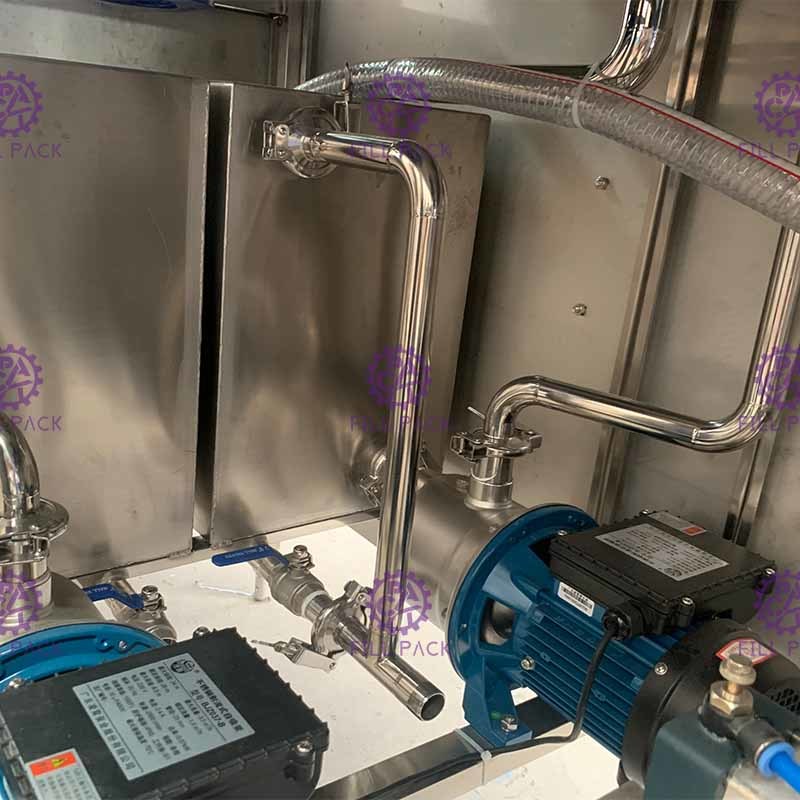

リンシングポンプ1：0.37KW

リンシングポンプ2：0.37KW

充填ポンプ：0.55KW

キャップソートモーター：0.09KW

寸法：2500*650*1600mm（キャップローダーなし）/2500*650*1800mm（上部にキャップローダー付き）

+ 2000mmコンベア

梱包サイズ：2800*700*1600mm（キャップローダーなし）/2800*700*1800mm（上部にキャップローダー付き）

重量：400kg

2、ローラーコンベア 3、検査ライト
