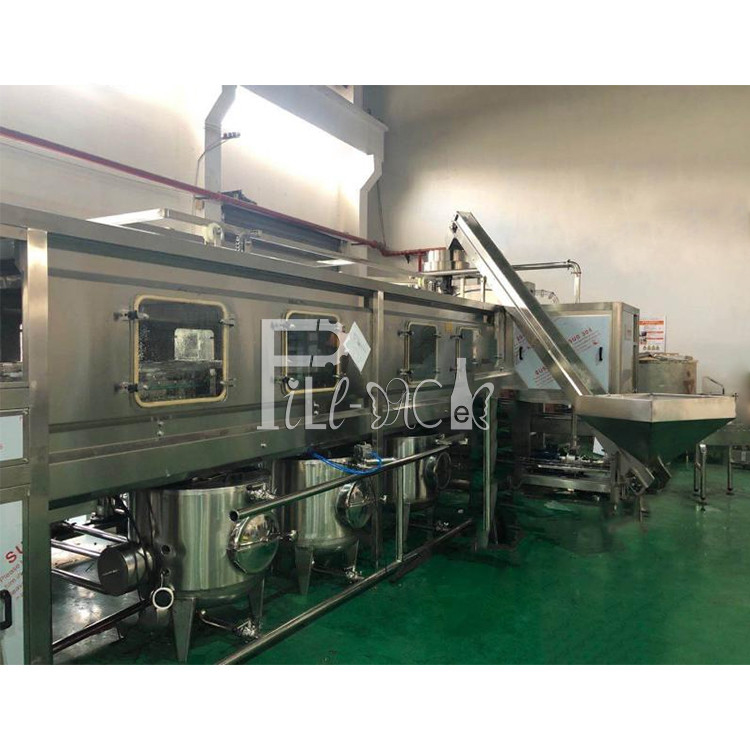

1200bph天然水のびん詰めにする機械生産ラインは5 Gallon/20Lのペットボトル ウォーターの充填機を完了する

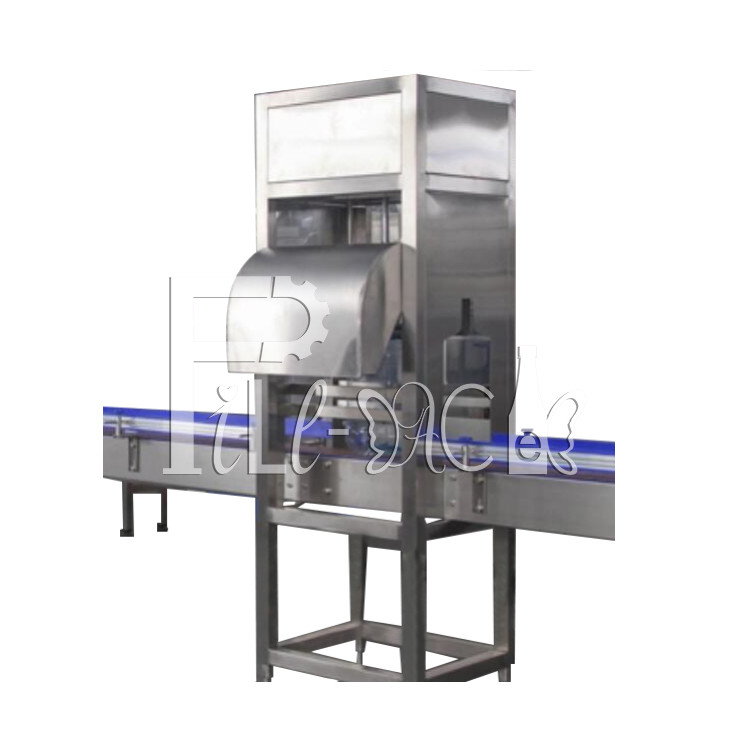

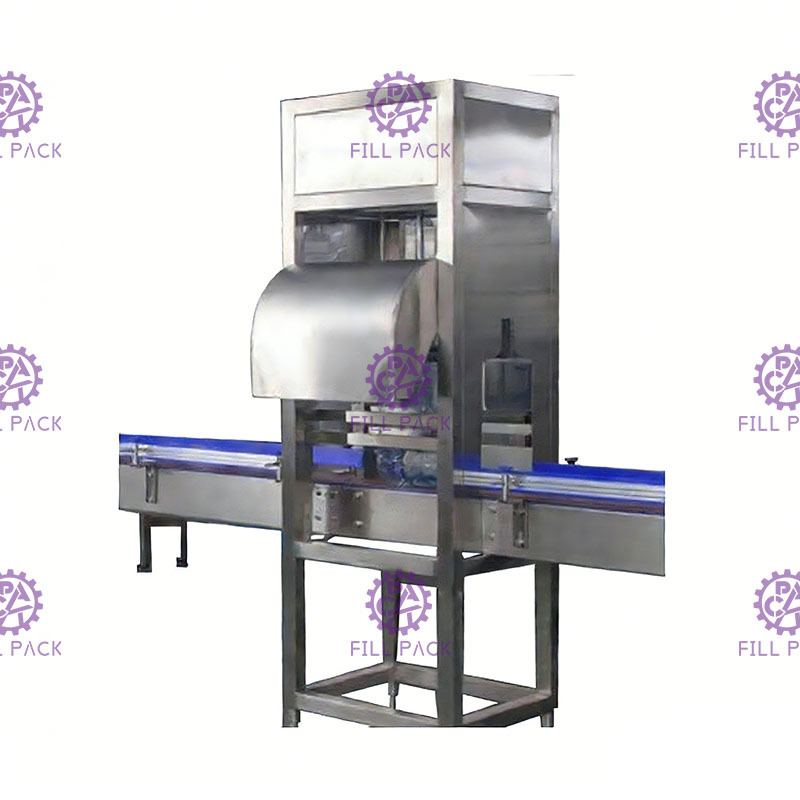

1.1の自動De-capper

brusherラインの外のこのガロンのびんはPLCによって制御されるシリンダーによって運転される;バレルの点検によって自動に働くこと;
De-cappingの頭部は爪装置によって構成され、シリンダー、de-cappingのヘッド位置は異なった帽子のために適するために引き裂く装置をわずかに調節することができる上下に上下に動くことができる。
ガロンのびんが機械に入って来る場合、de-cappingの頭部はダウン状態になり、装置を引き裂くことはバレルの帽子の側面を堅く握り、次に帽子をはずすためにバレルを持ち上げる;そして帽子がはずされる場合、圧縮機の空気は帽子のホッパーに帽子、そして顧客の自身のホールダーへの落下を外で吹く;
爪圧力は帽子を保護する調節される;

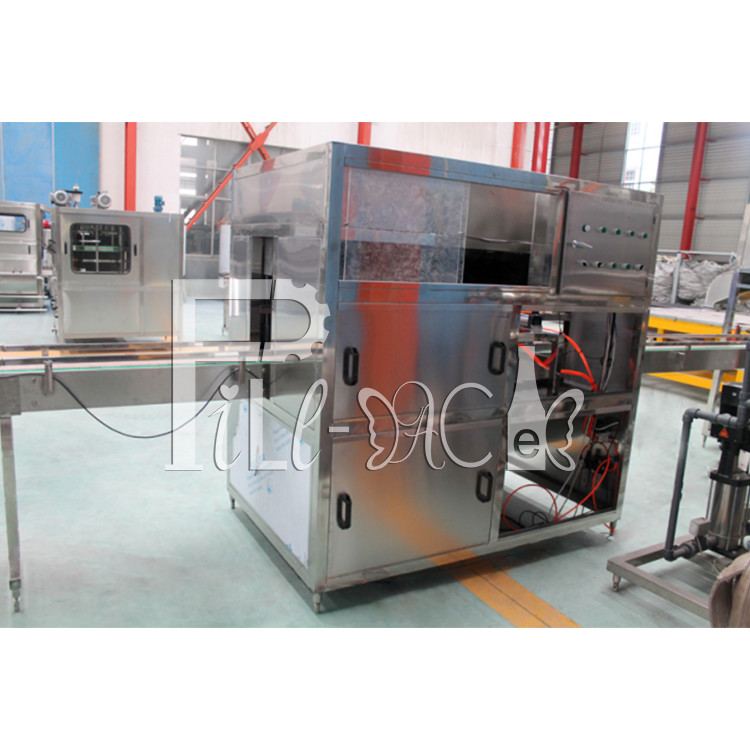

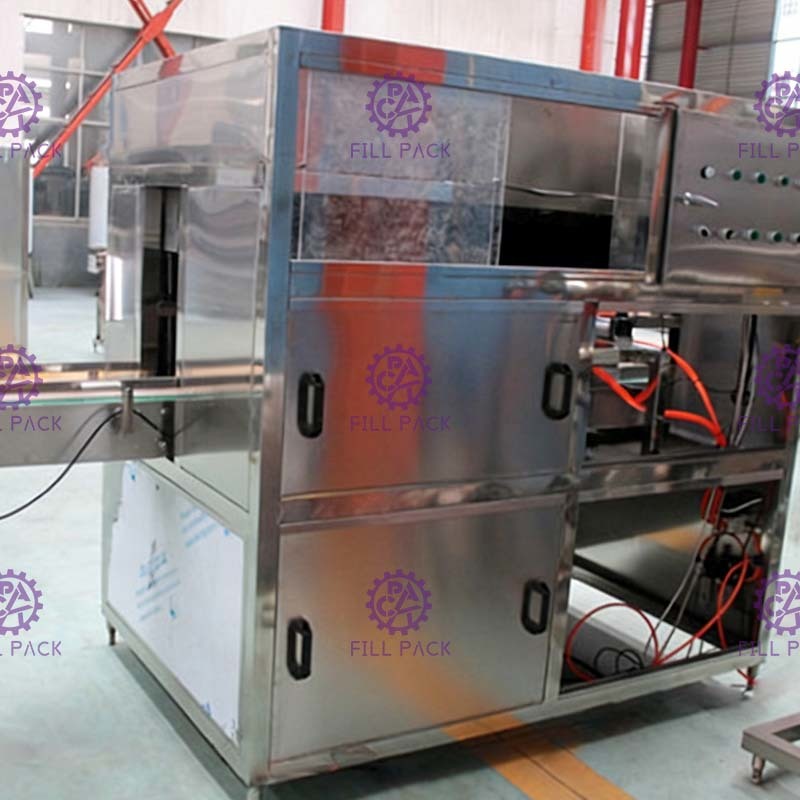

概要

brusherラインの外のガロンのびんはブラシの洗浄の外のガロンの瓶のために使用される;瓶がコンベヤーによって機械に送られる場合、中モーターによって運転されたブラシはすぐに回る。主要なブラシの形は瓶の首および肩が完全に洗浄されるサイズおよび瓶の形に従ってなされる。水提示はブラシの洗浄の同時に行われる。

次元:1800*1550*1750mm
重量:200kg
力:3KW

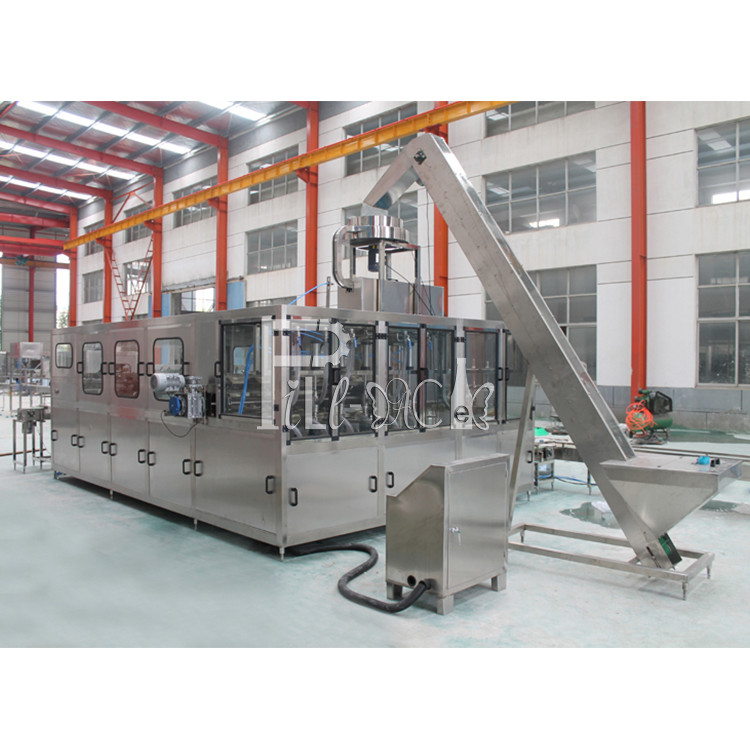

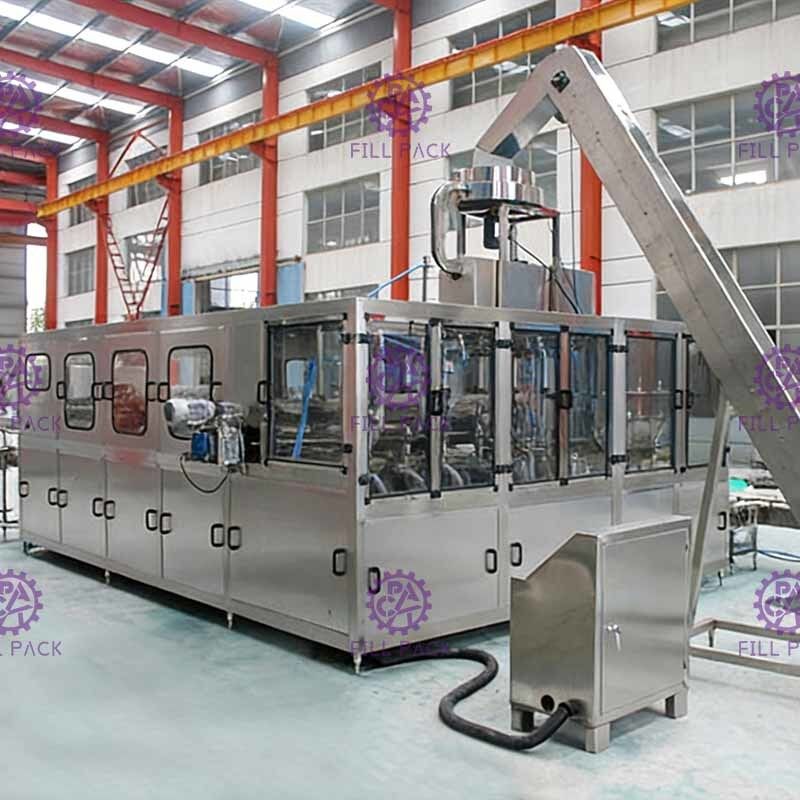

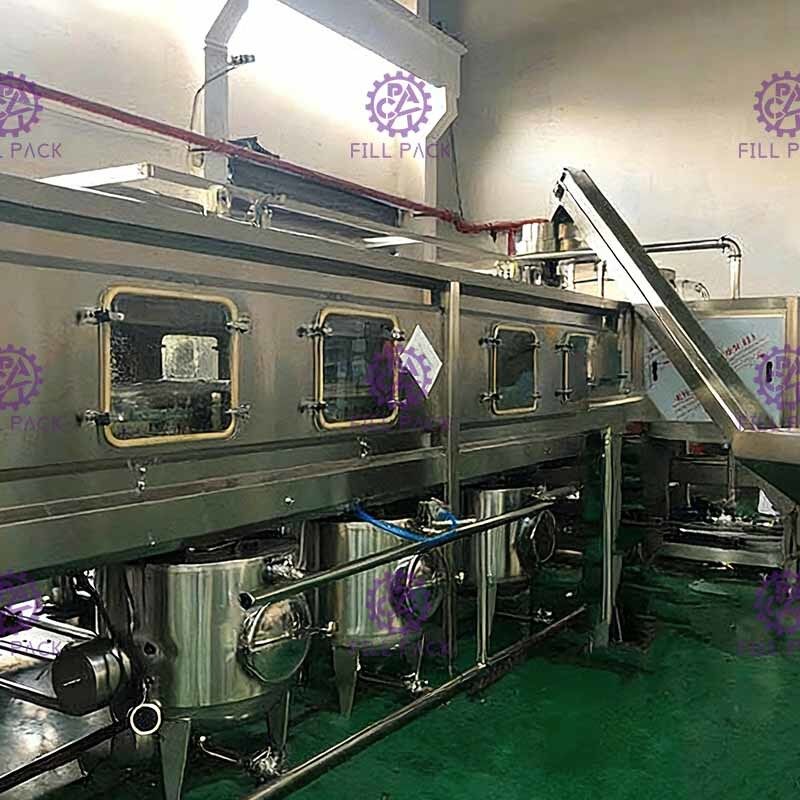

Monoblockの瓶のrinser

洗濯機はフレーム、伝達部品、洗い流すライン、水漕、びんの棚s、また他の部品から主に成っている。

1の棚:完全に80x80正方形によって管はステンレス鋼、高力、よい剛性率、等きれいになること容易な軽量、美しい出現を溶接した。自動びんのボディおよびシャーシの溶接。

2の伝達:それを科学的で、より完全にさせるように鎖、スプロケットが注意深く設計されていた運転されたスプロケット、鎖、支柱のびんの棚、固体びんのコップ、等。

3の本管の運転:周波数制御のびんコンベヤーの場所は各自固定時間、自動びんの位置に関連するチェーン版をとどまり、びんを離れた角位置はまた全体の自動操作の正確な位置を保障するために厳密な計算を経る。

4、調節する:ことを伸縮性がある一貫性の全鎖保障するためにボルトに耐えるチェーン端を調節できる。

管はよい効果、高性能にステンレス鋼の洗濯機のパイプ継ぎ手から、螺線形のノズル持っている洗浄ポイントより強い努力を行き止まり成っていない。

洗浄は18回に分けられ、流出して場所は帰りの背部水をリサイクルするアルカリの液体によってそれぞれステップを洗った後無菌水置かれ、純粋な水は、毎航空機搭載完了時刻8Sである。

変数:

シリンダー:AirTAC台湾

磁気弁:AirTAC台湾

空気消費:0.6M3/min;0.6Mpa

上昇のポンプ満ちるポンプ:Nanfang

モーター:LJL浙江

PLC:三菱Japanse

熱する力:18KWは、他の部品動力を与える:6KW

次元:11000*2300*2200mm

重量:5000kg

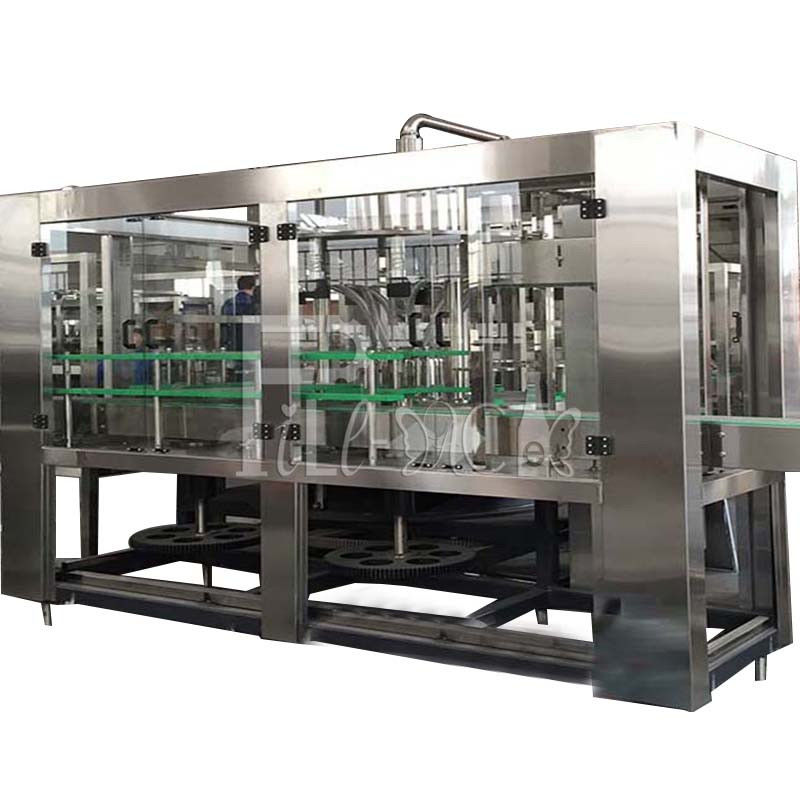

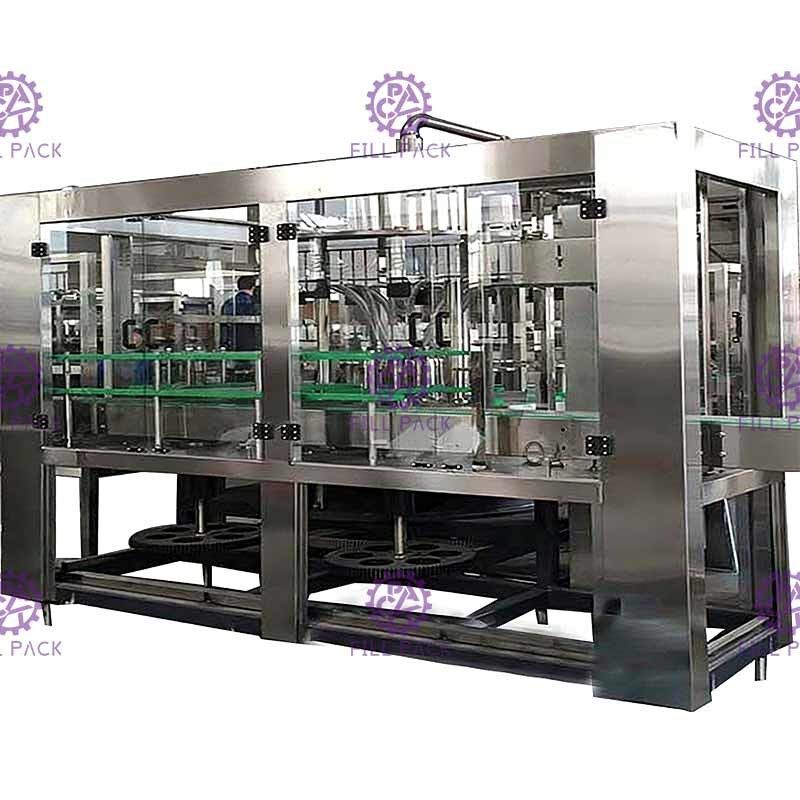

自動回転式瓶の注入口:

概要:

この機械は満ちるプロセスが潅漑の液体国家のバレルの完全だったことを常に保障するために圧力センサー、モータ速度 インバーター制御ポンプによるインバーターへの信号を通した圧力センサーで水にポンプを通ってことバケツの潅漑の液体、潅漑の流動バレルの上満ちるマイクロ圧力を採用しこうして一定した満ちる圧力を保障する。

出発点に達するために、満ちる区域はびんの充填機にスター ホイールによって人工栄養で育てられてカムに沿うローラーのびんびんを、そして同期的に回るボディ満たすための、等のフィリング バルブを一緒に遅らせたり、始める;びんは地帯潅漑の終点のローディング、びんの充填機から送られるスター ホイールでバレルの端を満たす低い自己調整の近いフィリング バルブが付いているカム ローラーのびんに達するために着く。

部品:

PLC:三菱

空気部品:AirTAC

水ポンプ:NanFang

トランスデューサー:三菱

変数:

力:5KW

満ちる頭部:9pcs

次元:2900*2700*2200mm

重量:2500kg
