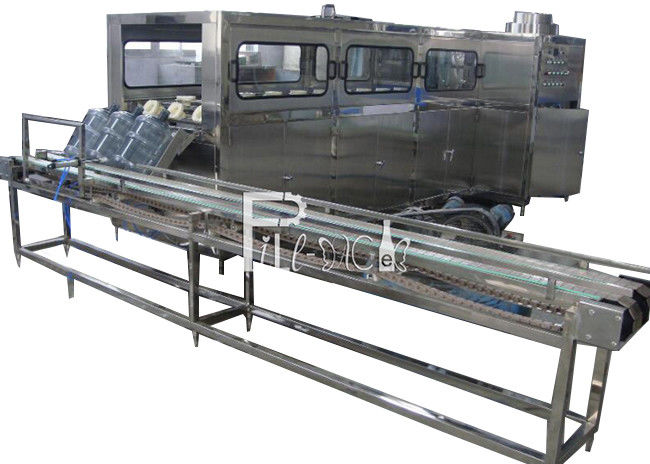

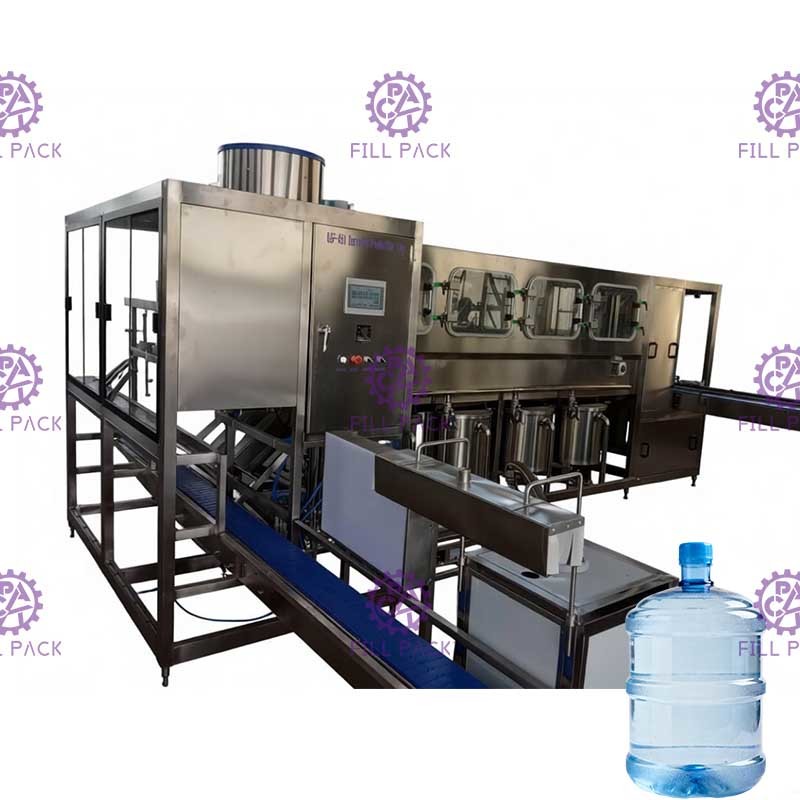

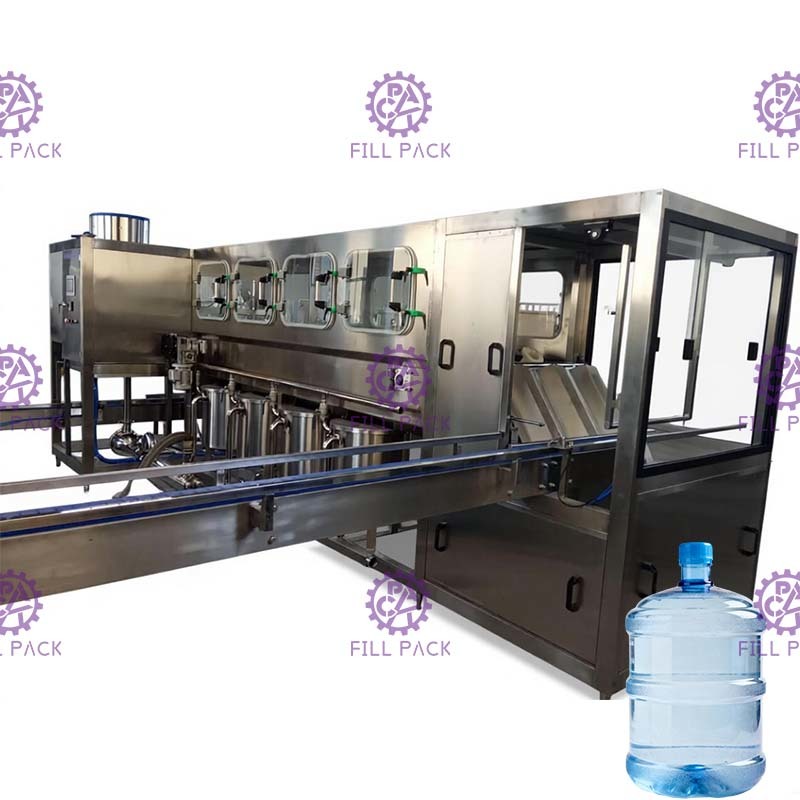

450BPH自動負荷装置が付いている20リットルの瓶の充填機

製品の説明

の説明自動ローディング装置付き450BPHガロンウォーターボトル充填機

この機械は、洗浄、充填、キャッピングを一体化したものです。バレルウォーターを製造するのに理想的な機械です。機械全体はステンレス鋼304シェルを使用しており、錆びにくく、簡単に清掃できます。主要な電気部品はすべてブランド品です。エアチャネルシステムはAir TACブランド製品を使用しています。この機械はコンパクトな構造で、小さなスペースしか占有せず、作業効率が高いです。

機械の設置には、床ネジを差し込む必要はありません。ケースを取り外した後、機械を平らな床に置き、スタンドの高さを調整し、すべてのスタンド圧力を平均になるように調整します。機械が正しく設置されたら、水道管、排水管、電源、空気圧を接続します。

作業プロセス:

バレル充填ユニットは、洗浄、充填、キャッピングの3つのステップに分けることができ、合計16の作業ステーションがあります。

1、2つの消毒液洗浄ステーション

2、1つの滴下ステーション

3、2つの戻り水ステーション

4、2つの純水ステーション

5、1つの滴下ステーション

片側8ステーション、両側16ステーション

作業プロセスは以下の通りです:

• 空のボトルは、チェーンとボトルホルダーを介して洗浄および消毒ステーションに入ります。（洗浄ボトルは8つのステーションを通過します）洗浄プロセスは4つのステップに分けられます：1、熱アルカリ水洗浄2、チメロサール洗浄；3、きれいな水洗浄、4、純水洗浄。すべての洗浄ステップは8秒に設定されており、洗浄後、10秒の滴下時間があります。駆動モーターが空のボトルで動作し、チェーン上のセンサーで位置決め誘導ゾーンに入ると、位置決めセンサーのスイッチが信号を送信して駆動モーターを停止させると同時に、リンスボトルウォーターポンプが作動を開始し、フラッシングと消毒作業を行います（フラッシング時間はPLCプログラム設定によって制御されます）。

2. 洗浄後、洗浄された空のボトルはボトル洗浄駆動機構によって輸送され、ボトルプッシュラックに落下します。ボトルプッシュシリンダーが作動して空のボトルを充填位置に押し込み、充填ノズルがウォーターボトルの口に合うようにします。水がフラッシュされた後、充填ポンプが充填を開始します。（充填時間は、ユーザーがニーズに応じて調整します）

3. 充填が完了すると、PLCが制御信号を送信し、充填ソレノイドバルブが閉じられ、充填が停止します。充填が完了すると、充填されたウォーターボトルは次のウォーターボトルによってキャッピングエリアのカバーに送られ、腺エリアに送られ、キャッピングシリンダーがキャッピング装置を駆動してキャップをしっかりと押します。この時点で、洗浄灌漑サイクルが完了します。

パラメータ:

の詳細 構造:

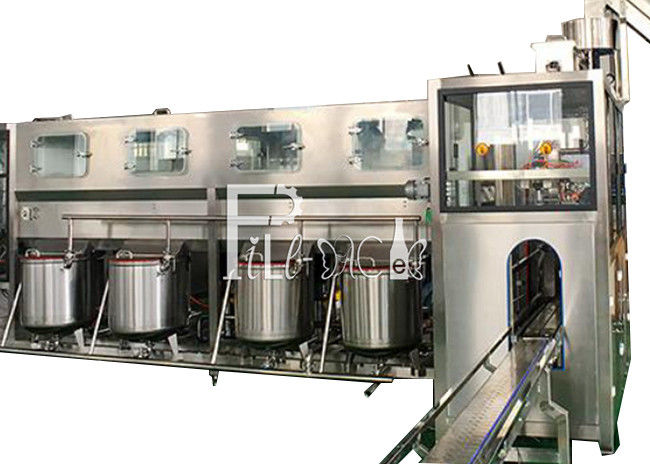

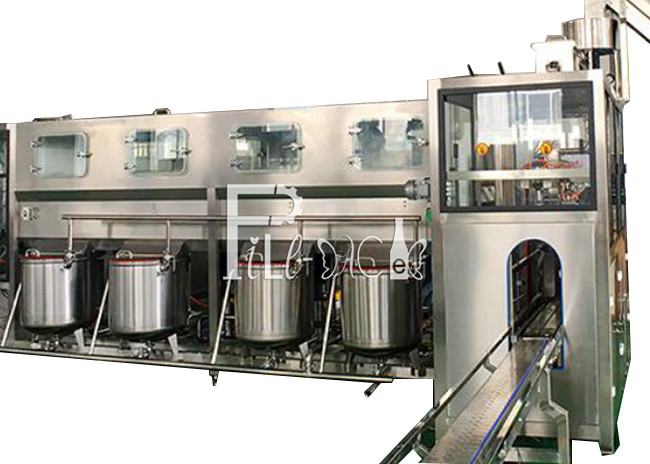

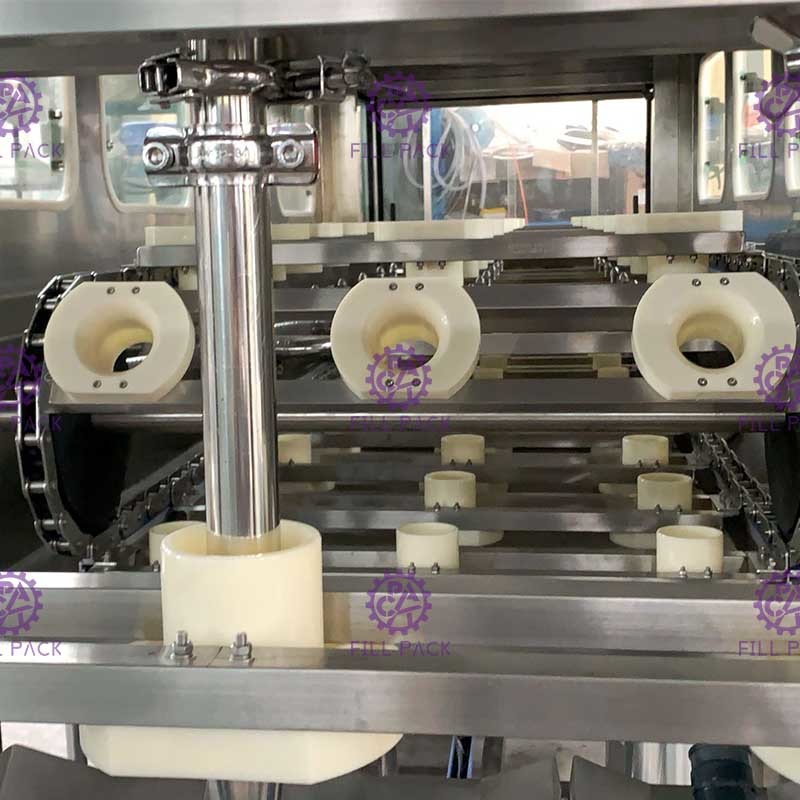

美しい窓付きSUS304シェル	洗浄ヘッド

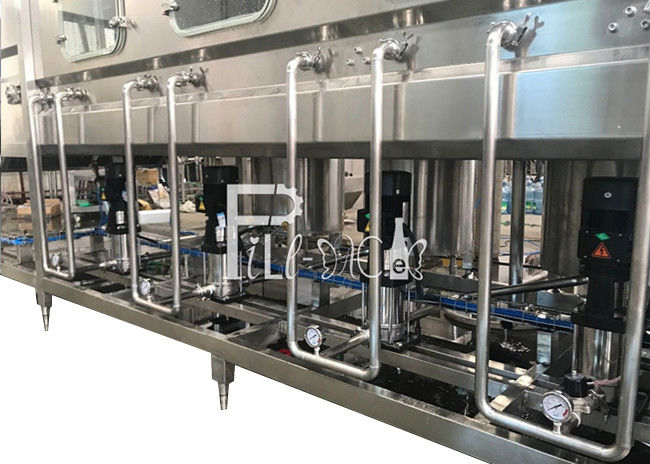

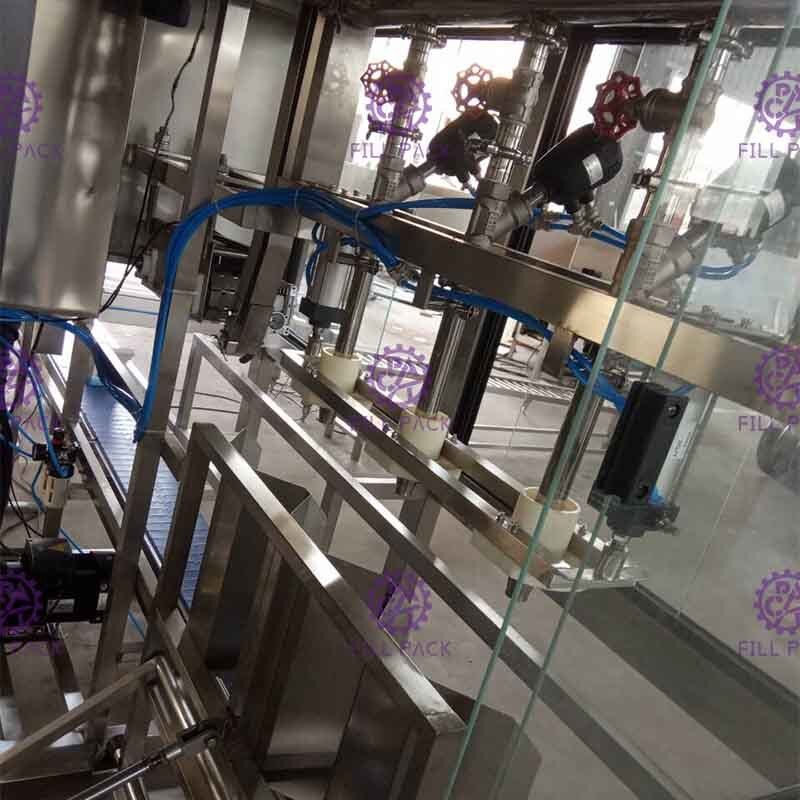

ウォーターポンプ	充填とキャッピング
