100BPH流出弁が付いている3ガロン水詰物の生産ライン

製品の説明

100BPH 3ガロンウォーター生産ライン/設備/プラント ガロンバケツ（オーバーフローバルブ付き）

原理:

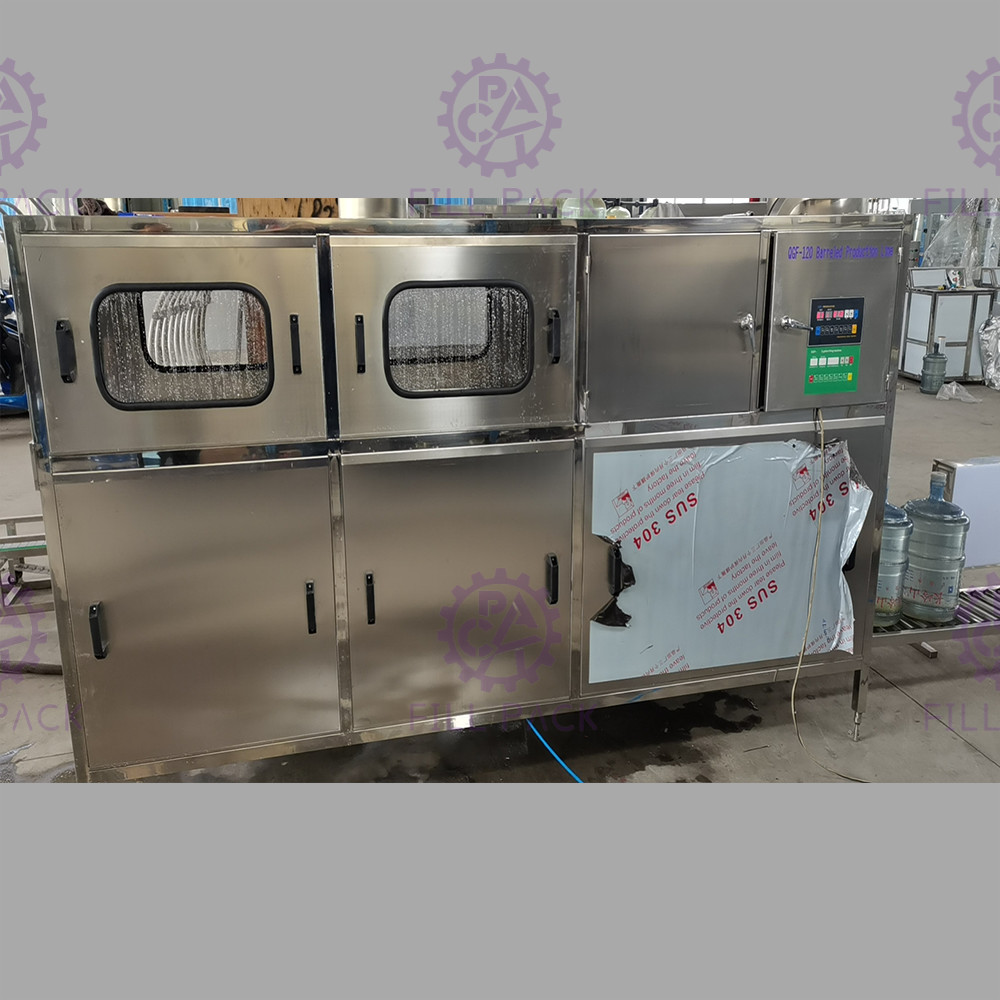

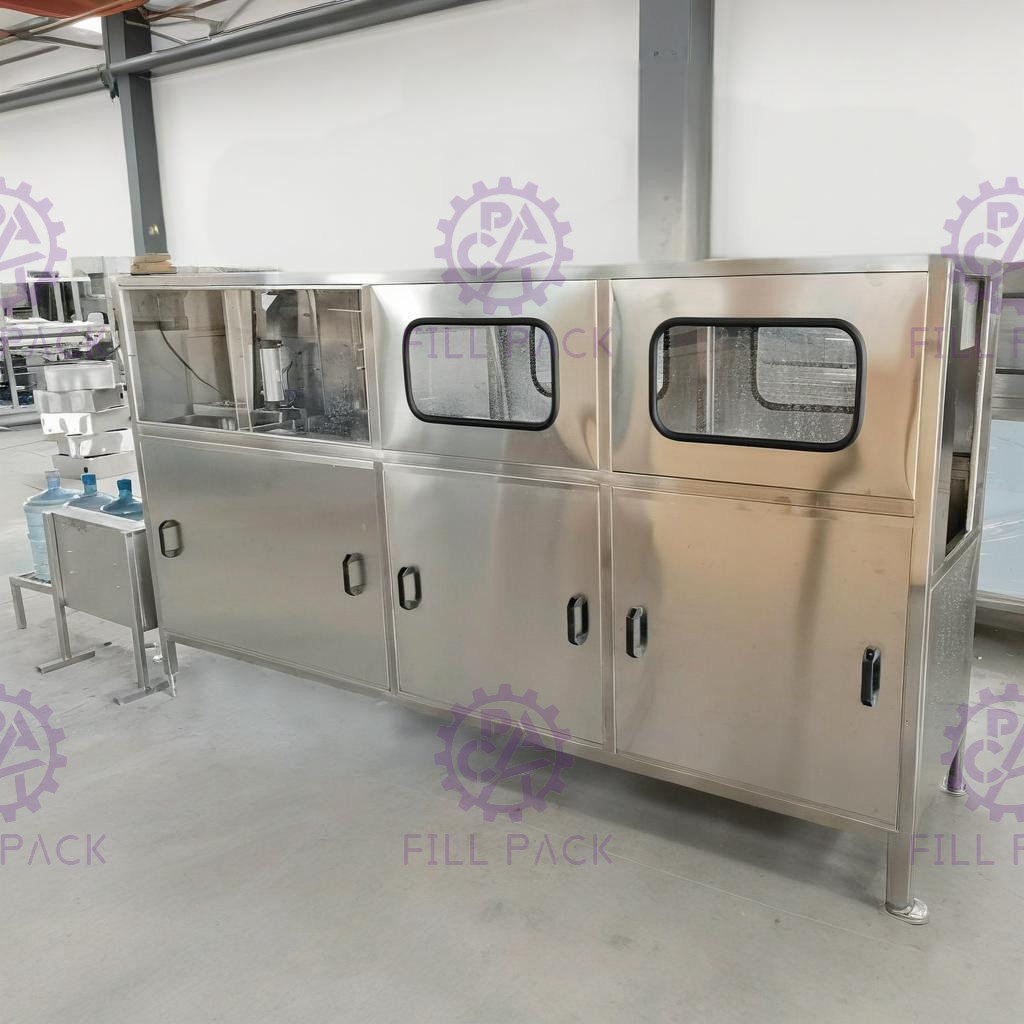

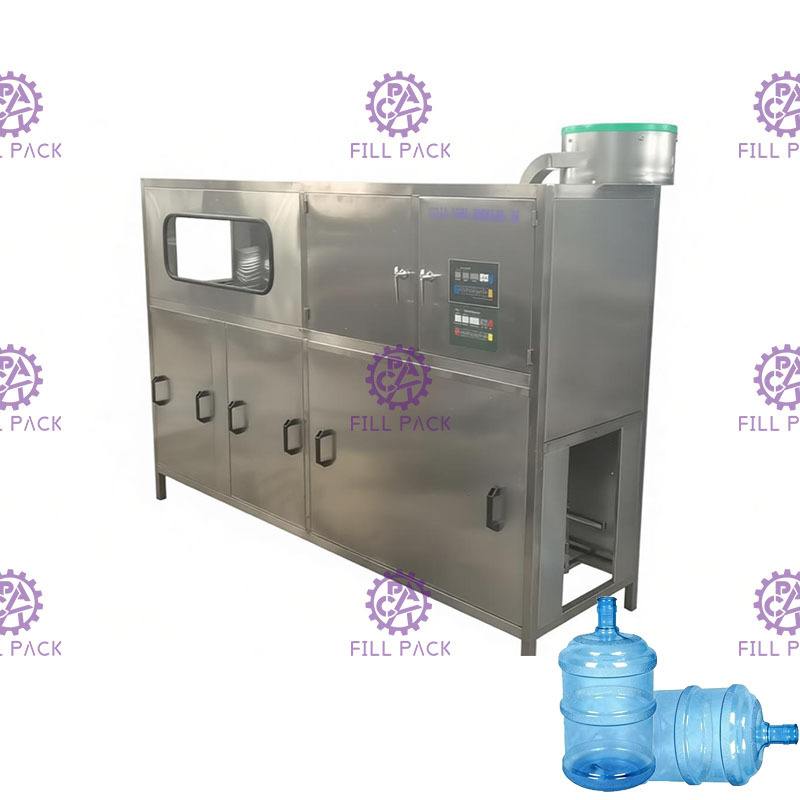

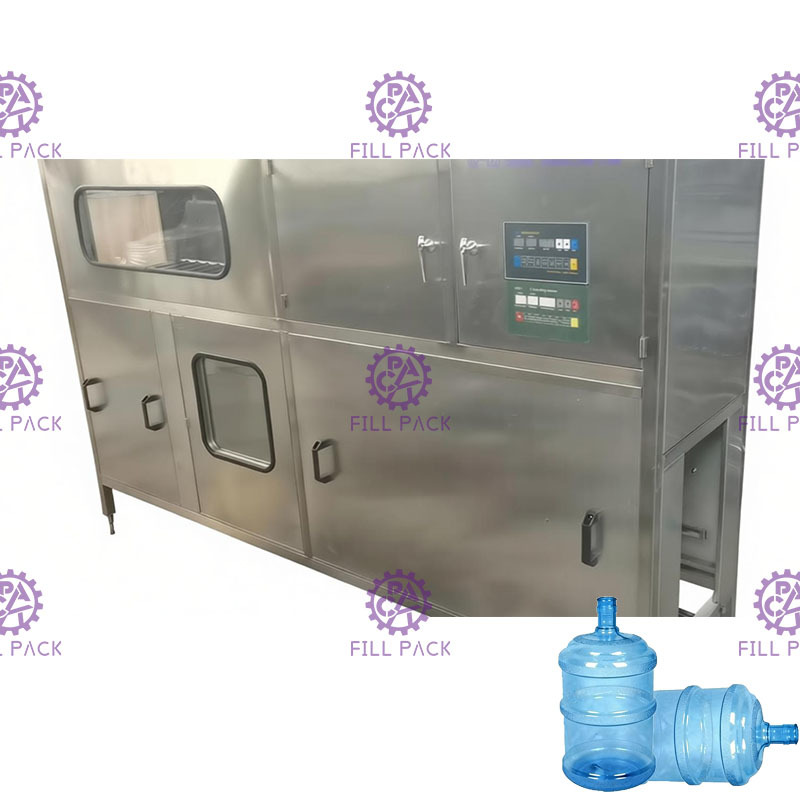

この5ガロン充填機は、ボトル洗浄-充填-キャッピング機能を統合しています。

作業員が空のボトルをボトルホルダーに手動で積み込み、ボトルホルダーはボトルと共に事前にボトル洗浄のために移動します。伝達力はギアシリンダーによって行われます。

洗浄は4つの部分に分けられます。最初の工程は温かい石鹸液による洗浄、2番目の工程は消毒液によるすすぎ、3番目の工程はリサイクル水による洗浄、最後の段階は純粋な飲料水によるすすぎです。

洗浄後、ボトルはボトルホルダーからアングルプレートに、重力によって伝達チェーンで落下します。

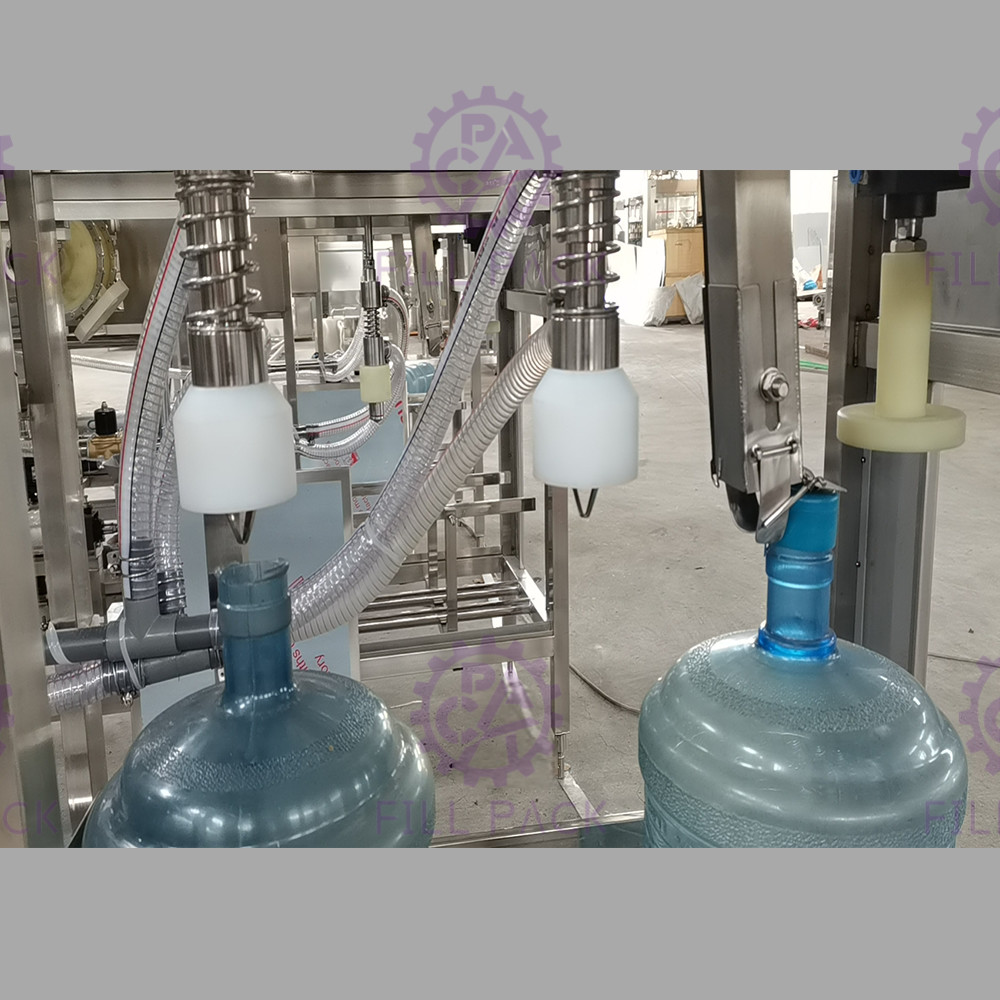

その後、ボトルはプッシュシリンダーによって充填ヘッドの下に押し込まれ、充填が開始されます。

充填量は、充填時間の設定によって制御できます。

充填されたボトルは、その後、空のボトルによってキャッピングヘッドの下に押し込まれます。

作業員は、多くの無秩序なキャップをキャップローダーに入れ、キャップローダーはキャップを自動的に選別してキャップレールに積み込みます。

充填されたボトルがキャッピングヘッドの下を通過すると、キャップはボトルの首に落下し、キャッピングシリンダーはキャッププレスシリンダーによって自動的にキャッピングを行います。

すすぎの詳細:

キャッピングプレス部分:

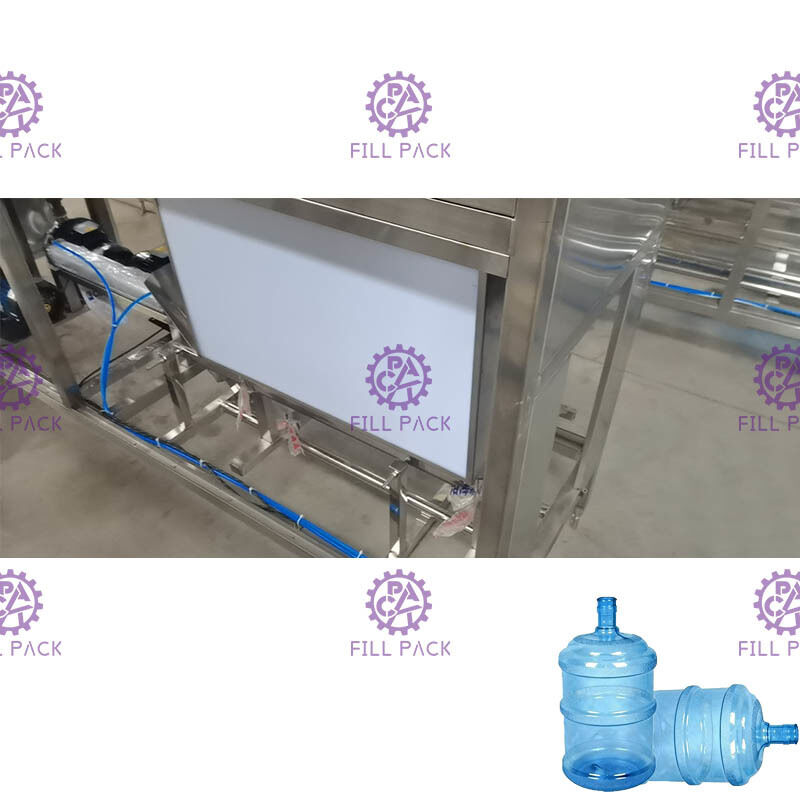

チューブの詳細:

特徴:

1、5ガロン充填機全体は三菱PLCシステムによって制御され、すべてのシリンダーの移動距離は事前に計算されています。

2、5ガロン充填機は自動モードで動作し、手動モードは機械の点検用です。

パラメータ:

すすぎポンプ1：0.37KW

すすぎポンプ2：0.37KW

充填ポンプ：0.55KW

キャップ選別モーター：0.09KW

寸法：3100 * 570 * 1450mm（側面にあるキャップローダー）/ 2700 * 570 * 1720mm（上部にあるキャップローダー）+ 2000mmコンベア

重量：400kg

推奨スペアパーツリスト:
