200BPH流出弁が付いている5ガロンのびん詰めにする機械

製品の説明

200BPH 5ガロンウォーター生産ライン/設備/プラント ガロンバケツ オーバーフローバルブ付き



1.1、半自動デキャッパーとウォッシャー



作業者は使用済みのジャーをデキャッパーの位置の右側に置き、首を穴に挿入し、作業者はペダルを踏んで首からキャップを外します。次に、作業者はジャーを機械洗浄位置の左側に挿入する必要があります。ジャーを挿入した後、窓を閉じる必要があります。その後、ウォッシャーが自動的に起動します。洗浄中、ジャー内の内側のブラシと洗浄時間は事前に設定されており、時間が終了すると機械は停止します。クライアントのニーズに応じて、加熱機能をオン/オフに切り替えることができます。

パラメータ:

電力: 加熱なしで1.12KW、加熱ありで2.12KW

プレートの厚さ: 1MM

機械の立方体のサイズ: 25*25MM

立方体の厚さ: 1.5CM

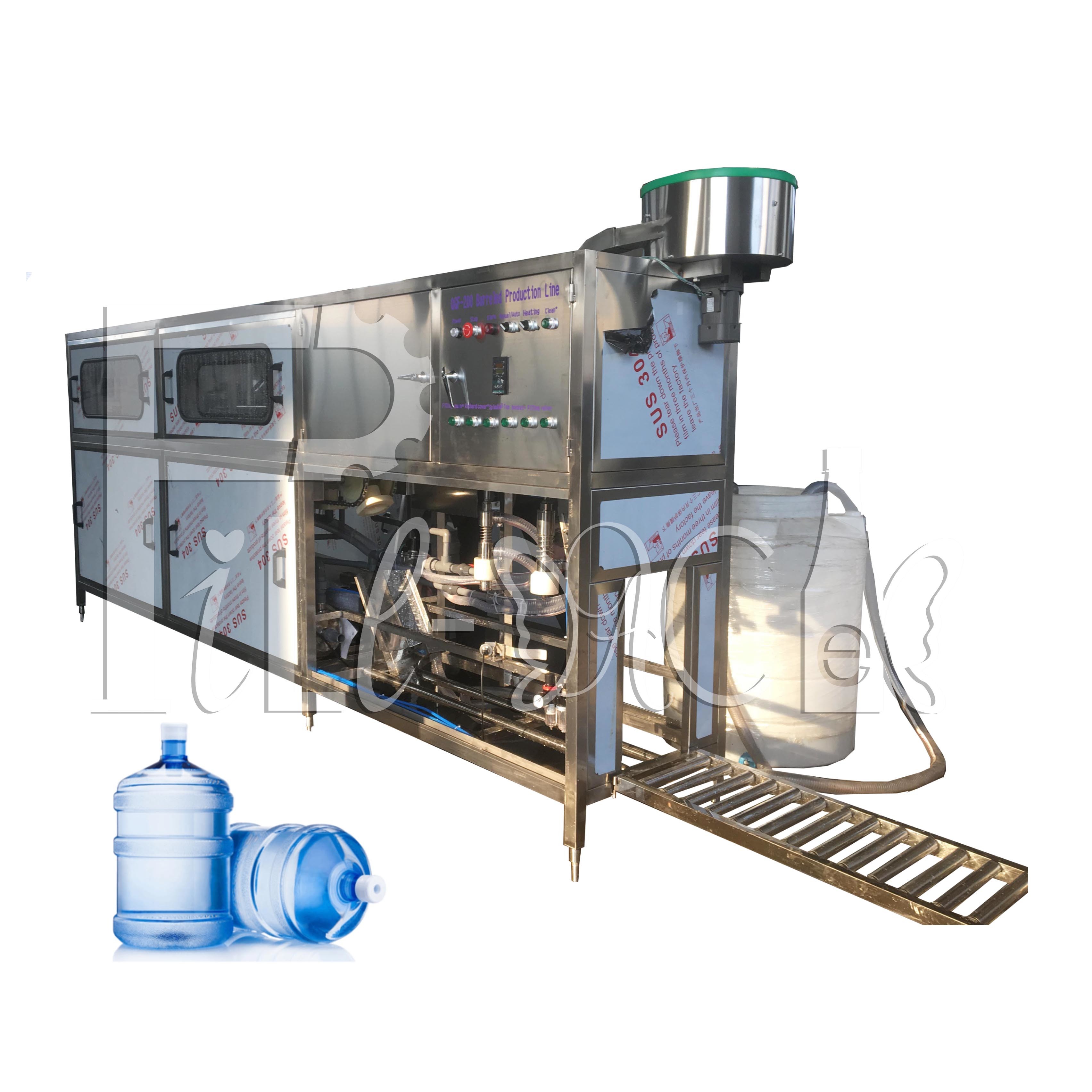

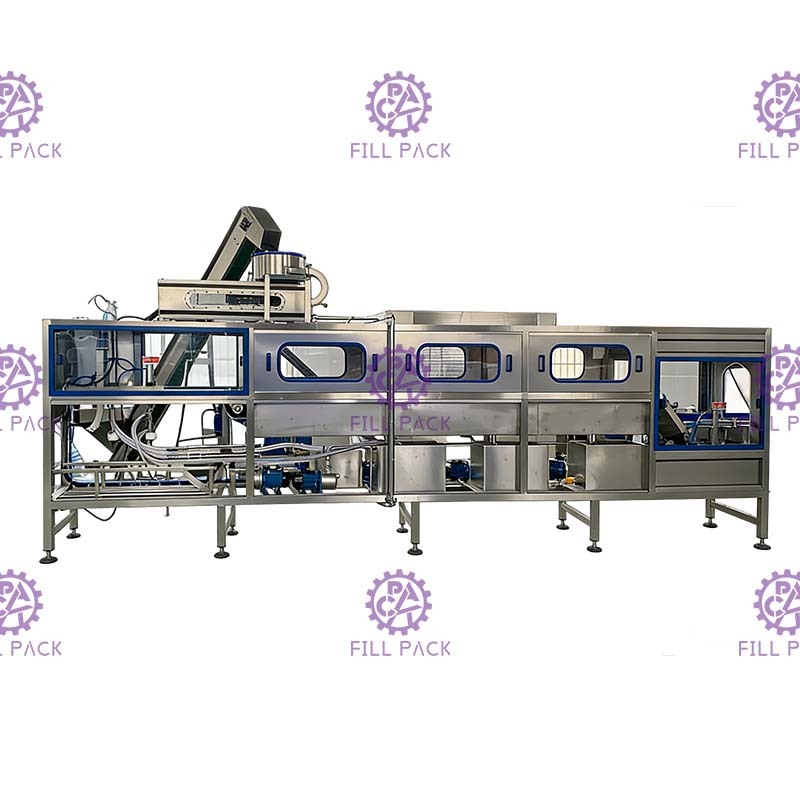

1.2 モノブロックリンサー-フィラー-キャッパー



REF用のPLC制御における200BPHリンシング充填およびキャッピングユニット

原理:

この機械は、洗浄、充填、キャッピングを統合しています。バレルウォーターを製造するのに理想的な機械です。機械全体はステンレス鋼304を使用しており、耐腐食性があり、簡単に洗浄できます。主要な電気部品はすべてブランド品です。エアチャネルシステムはAir TACブランドの製品を使用しています。この機械はコンパクトな構造で、小さなスペースしか占有せず、作業効率が高くなっています。2人のオペレーターだけで制御できるため、工場が選択するのに適しています。



機械のセットアップは、床ネジを差し込む必要はありません。ケースを取り外した後、機械を平らな床に置き、スタンドの高さを調整し、すべてのスタンド圧力を平均に調整します。機械が正しくセットアップされたら、水道管、排水管、電源、空気電源を接続します。



作業プロセス:

バレル充填ユニットは、洗浄、充填、キャッピングの3つのステップに分けることができます。合計9つの作業ステーションがあり、作業プロセスは以下のとおりです:

(1) 空のバレルの口をバレルシートにセットし、空のバレルはヘッドスタンド状態で洗浄されます。バレル挿入用の4つの作業ステーション。

(2) 洗浄プロセスは4つのステップに分けられます: 1、熱アルカリ水洗浄 2、チメロサール洗浄；3、きれいな水洗浄、4、純水洗浄。すべての洗浄ステップは8秒に設定されており、洗浄後、10秒間の滴下があります。

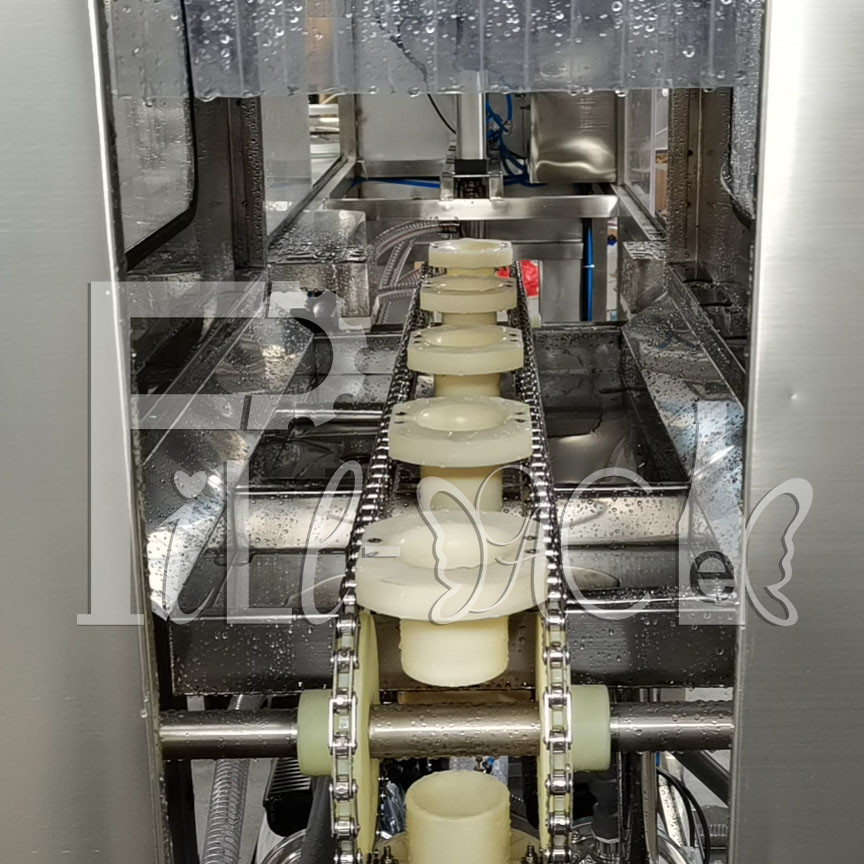

(3) 洗浄後のバレルは、通過チェーンを介して45度下がり、通過チェーンから出て、バレルリフトシリンダーによって45度回転して充填位置に移動します。

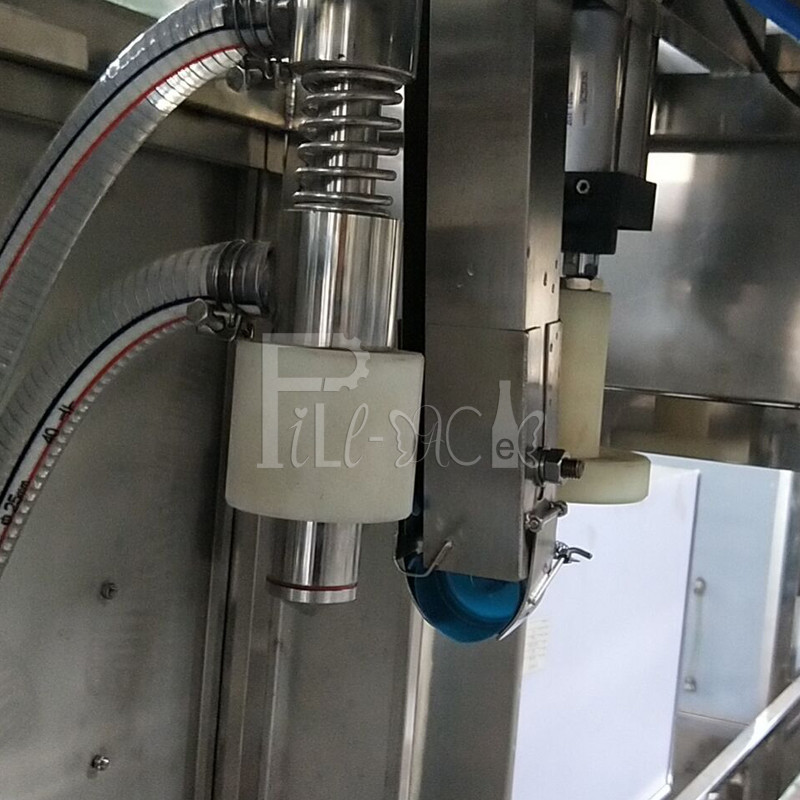

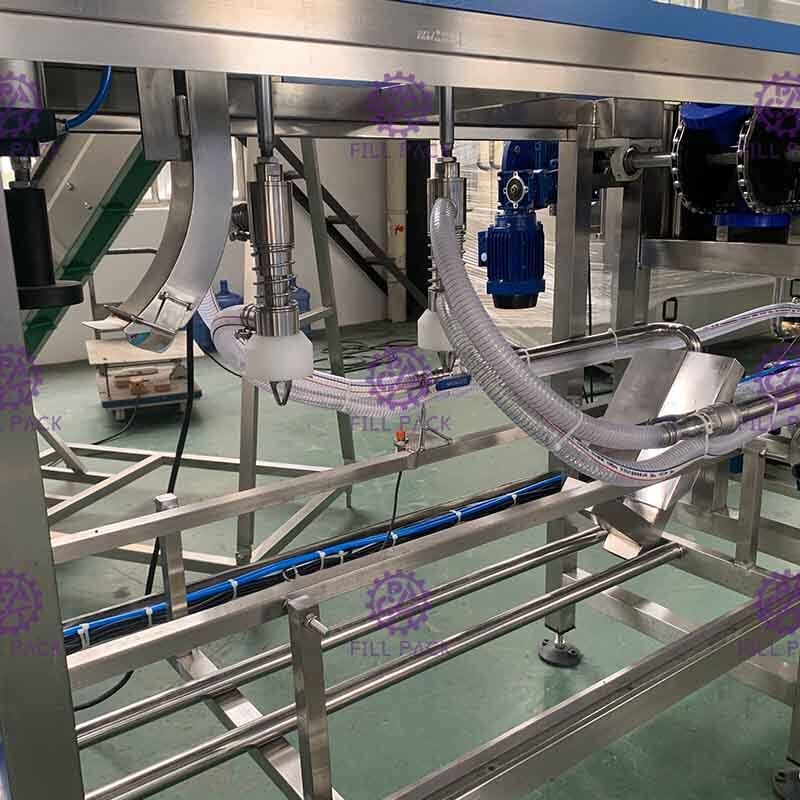

(4) 充填バルブはシリンダーによって駆動され、バレルに挿入されて充填を開始します。充填時間はPLCによって制御され、充填液面に応じて制御パネルで調整可能です。充填後、余分な水は自動ベントによって純水タンクに戻り、水の消費量を削減できます。（水タンクは含まれていません）

(5) 充填プロセスが終了すると、充填されたバレルはバレルストップシリンダーによってキャッピング位置に押し込まれ、プロセス全体がここで終了します。



特徴:

1、機械全体はPIDマイクロコンピューターシステムによって制御され、すべてのシリンダーの移動距離は事前に計算されています。

2、機械は自動モデルで動作し、手動モデルは機械のチェック用です。



パラメータ:

シリンダー: Air tech-台湾

電磁弁: Air tech-台湾

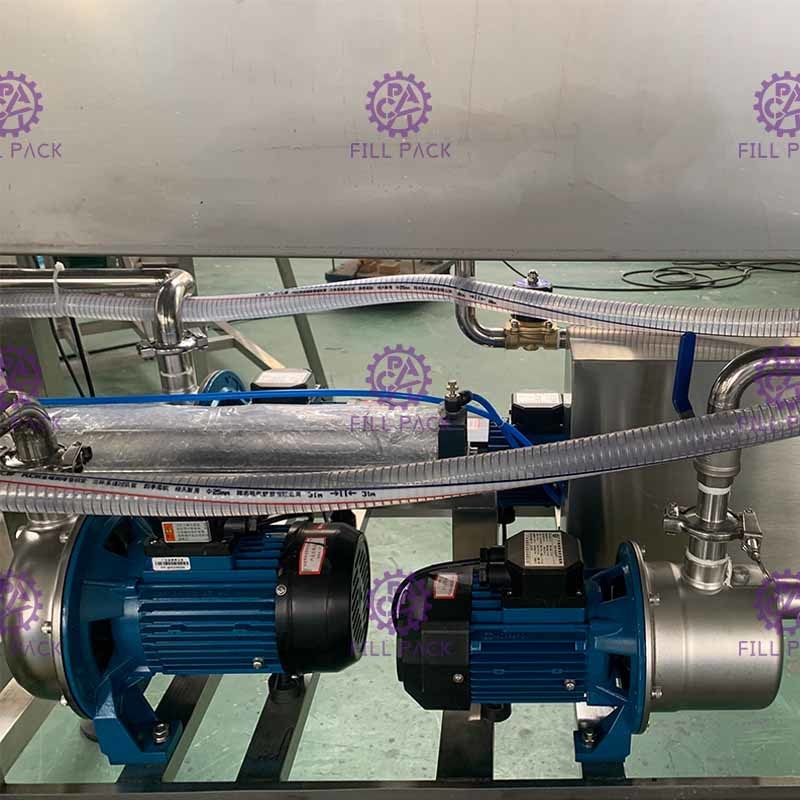

ライジングポンプ-充填ポンプ: 南方

モーター: TWT台湾

電力: 5.3KW

寸法: 3300*780*1740mm

重量: 320kg





1.3、検査ライト

電力: 0.09KW 寸法: 1000*100*450MM 重量: 10kg



1.5、熱収縮機

SUS304シートを使用し、蒸気を発生させる電気ボイラーと、特にバレルキャップフィルム用の収縮トンネルを含みます。

電力: 20KW

寸法: 800*600*1200mm

重量: 100kg





1.6、ソリッドインクロールコーディングマシン





説明:

光電統合技術、高度なソリッドインクホイールを使用しており、瞬時印刷と瞬時乾燥という優れた性能を備えており、消去が容易ではありません。この機械は設計が高度で、製造が精密で、動作が安定しており、電子制御によって位置が縦方向に制御され、任意に調整可能で、光電的に制御された印刷アクションとカウントがあり、印刷可能なシート数を設定できます。

紙箱、ラベル、タグ、証明書などの表面のインデントまたはカラー印刷の製造日、製品バッチ番号、有効期限、検査資格などに適用でき、自動ソート、自動カウント、ランダムポジショニング、プリセット印刷回数、インデントがクリアで、色がオプションで、印刷速度が速く、瞬時印刷、瞬時乾燥、損失などの利点があります。





性能と特徴:

特徴は、デュアルマーキングラウンドのT型またはT型配置に適用され、T-1-11行1-10行/文字: R型1-8 OK、1-8ワード/行。ワードグレインの仕様は2mm、2.5mm、3mmです。

タグは、紙、段ボール、プラスチックフィルム、アルミホイルに印刷できます。

この機械は自動、高速、高効率で、最大毎分300枚印刷できます。



技術的パラメータ:

モデル	FP-380F
電圧	AC 220/50V 110/60HZ
電力	180W
ソリッドインクローラー	35*32MM
印刷速度	≤300Pcs/min
オブジェクトサイズ	L: 50-500mm W: 30-190mm
最大印刷行	T型(10.5PT):11行(最大10種類/行) R型(10.5PT):8行(最大8種類/行)
印刷サイズ	60～250mm以内
タイプサイズ	2*1.5mm(8PT) 2.5*2mm(9PT) 3*3mm(10.5PT) 4*2.5mm(18PT)
正味重量	23kg
寸法	440*345*300mm



ライン全体の梱包情報:

NO.	説明	梱包	数量	寸法(mm)	重量
1	デキャッパーとブラシウォッシャー	木製ケース	1パッケージ	900*900*1250	250KG
2	フィラー、ライトチェッカー、ローラーコンベア、収縮トンネル、コーディングマシン	木製ケース	1パッケージ	4030*760*1770	700KG



プラントレイアウト図(mm):

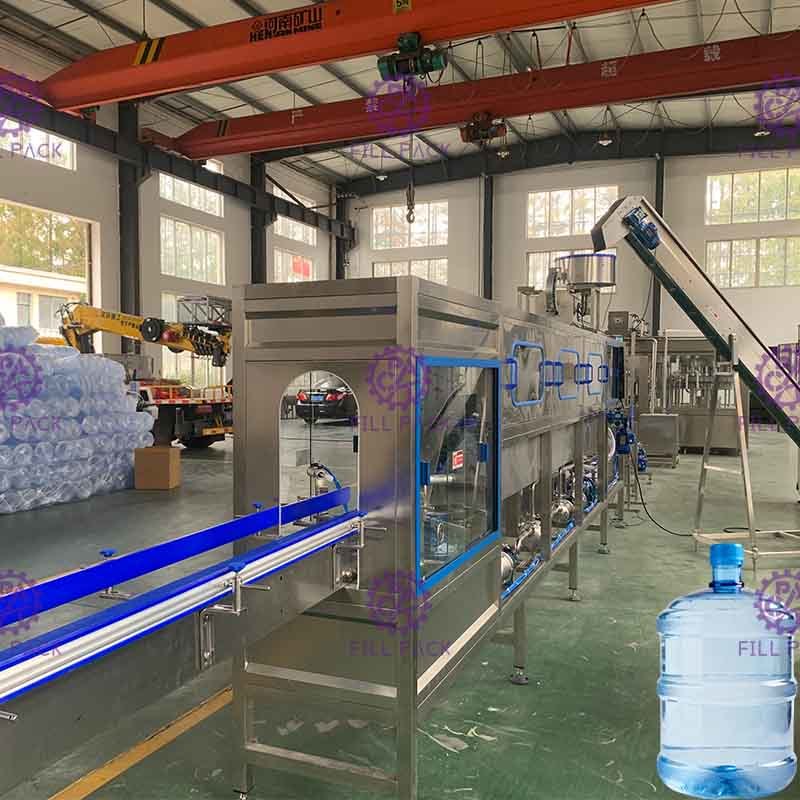

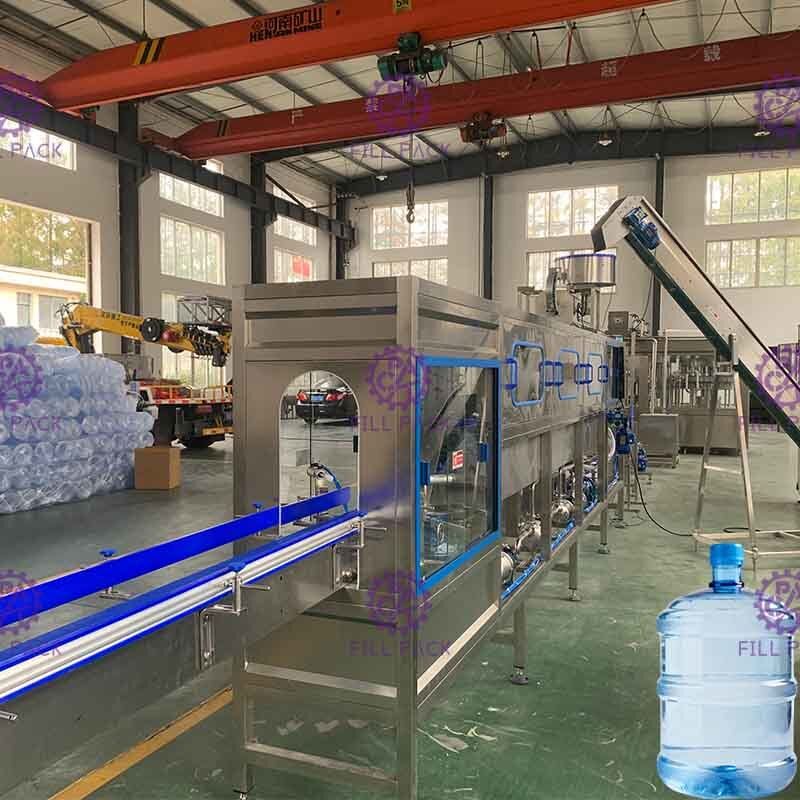

REF用の完全な生産ライン
