フル セットの完全な天然水びん詰めにする満ちるライン自動ペット プラスチック

製品の説明

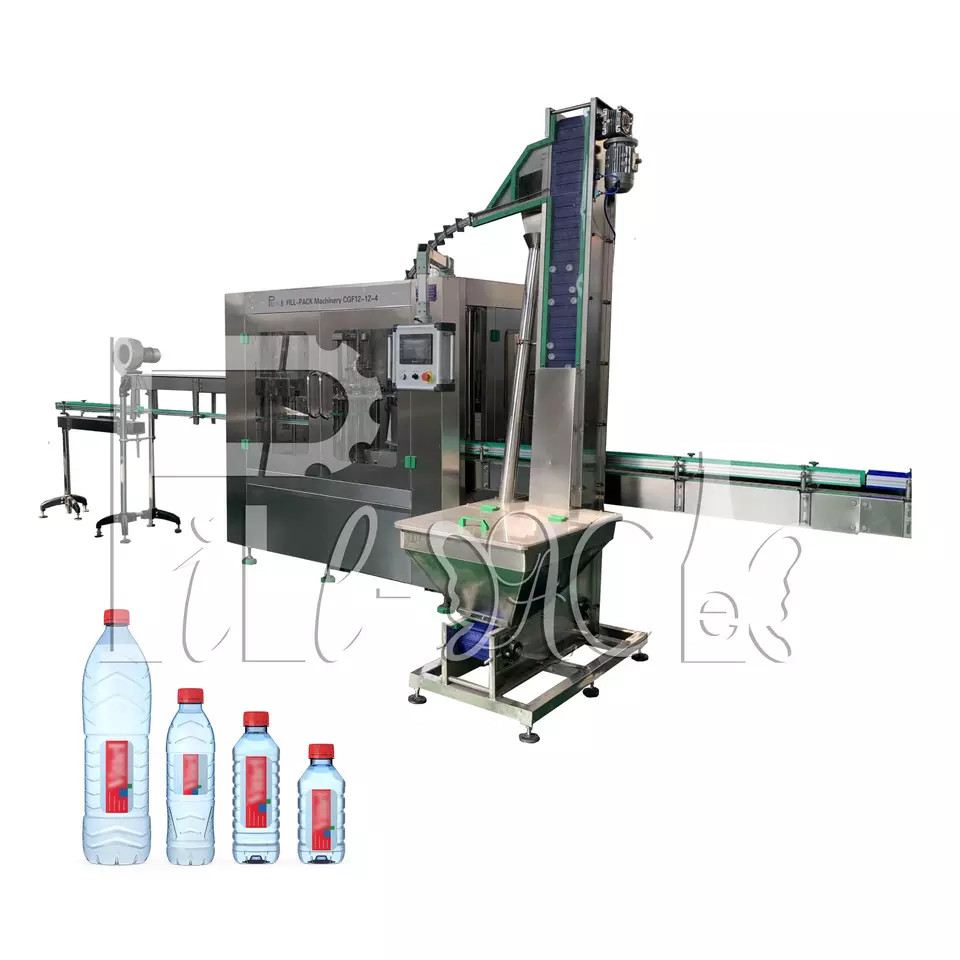

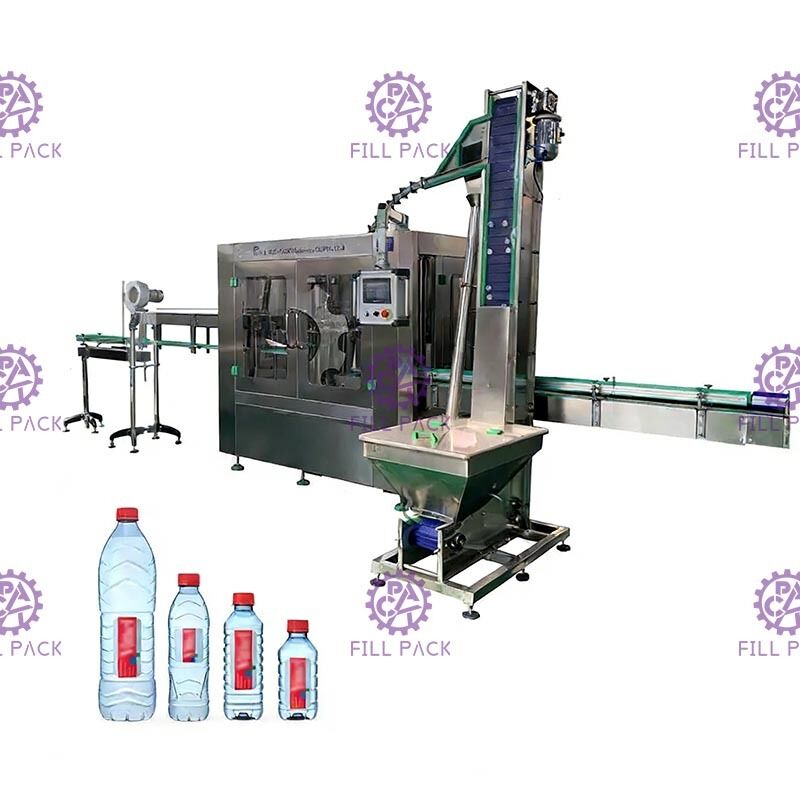

フルセット完全自動PETプラスチック小型ボトル飲料ミネラルウォーターボトル充填機

ボトルウォーター充填ライン

一般:

この装置は、顆粒ジュース飲料を製造するために使用されます。洗浄、顆粒充填、ジュース充填、キャッピングが1台の機械に統合されています。日本とドイツの最先端技術が設計に採用されています。重力固定液面充填が使用されています。充填は高速で、液体の量は正確に制御され、液だれや漏れが防止されます。

ボトル洗浄プロセスでは、スプリングクランプが使用されます。空のボトルは、搬送レールに沿って180度回転させることができます。内部と外部の2回の洗浄があり、ボトル洗浄の効率が高くなっています。スプリング式液面制御充填バルブによる充填で、液だれがありません。液面は制御が容易です。すべての構造はSUS304製で、充填バルブ内にデッドコーナーはありません。スクリューキャッピングには磁気トルクが使用されています。スクリューキャッピングの力は無段階に調整できます。スクリューキャッピングの力も固定でき、キャップが損傷することなく、キャッピングは信頼できます。機械全体は、ヒューマンマシンインターフェースとしてタッチスクリーンを備えたPLCによって制御されます。貯蔵タンク内の飲料の量は自動的に制御できます。ボトルがない場合、充填とキャッピングは自動的に停止します。ボトルが誤ってクランプされた場合、またはキャップが利用できない場合、機械は自動的に停止できます。周波数変換技術を使用して、操作速度を無段階に調整します。生産能力はデジタル表示され、便利に調整できます。

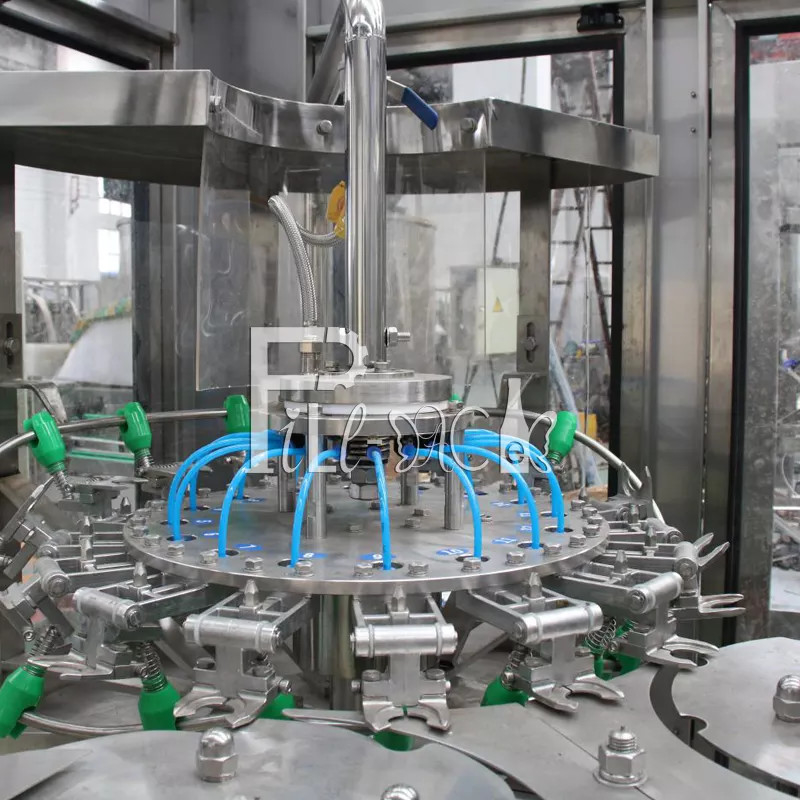

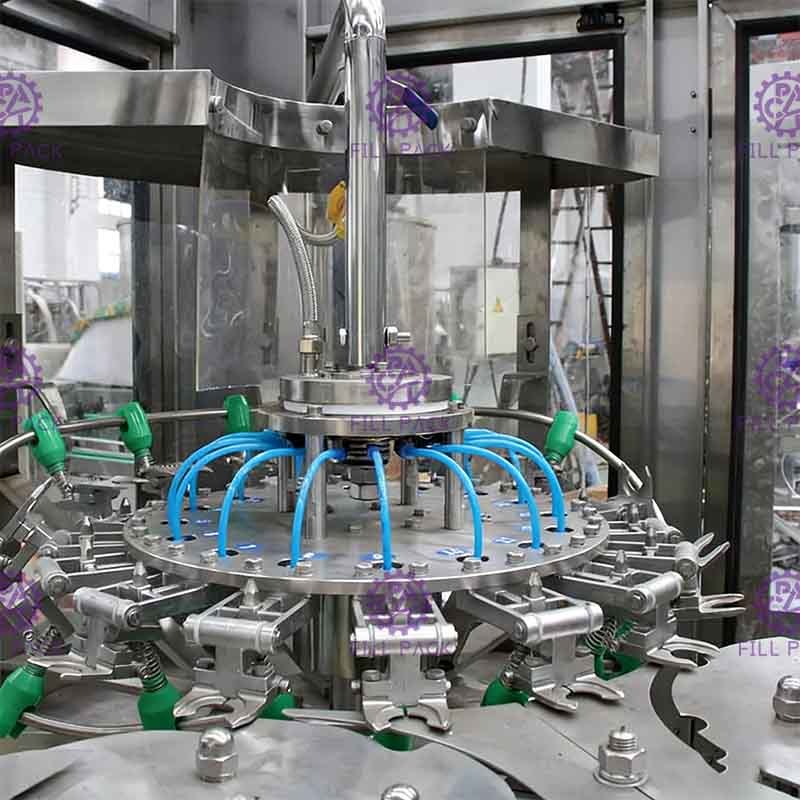

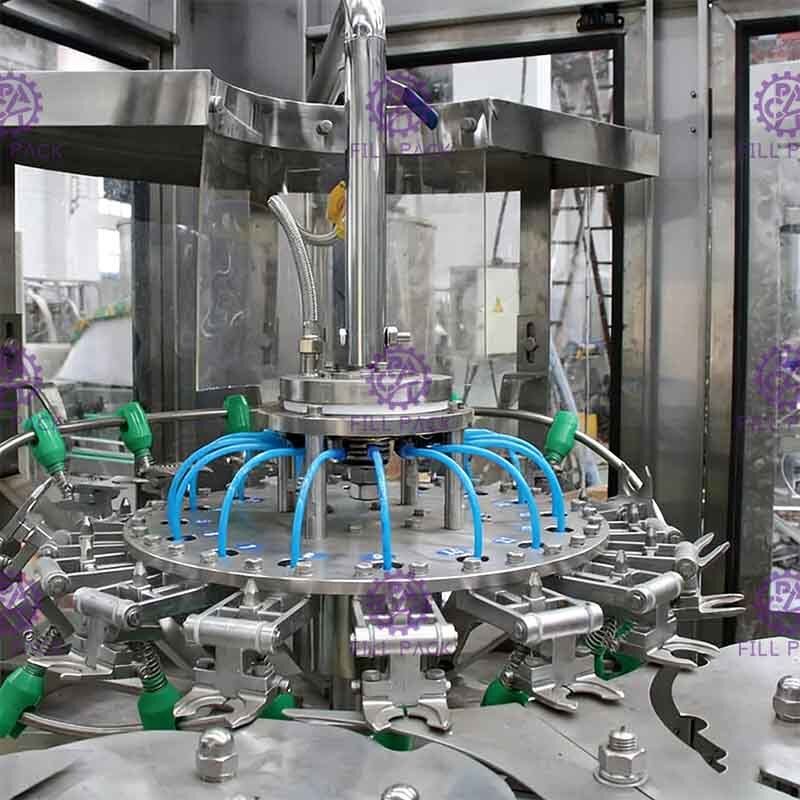

リンス部分:

1) 下部フレームワーク、伝送部品、および特定の材料で作る必要がある一部の部品を除き、

その他のスペアパーツはステンレス鋼304製です。

2) ローラーベアリングはステンレス鋼製、シーリングリングはEPDM材製、

プラスチックはUMPE製です。

3) グリッパーはステンレス鋼製で、ボトルネックを保持する位置も

ステンレス鋼製で、従来のゴム製グリッパーと比較して、はるかに衛生的で耐久性があり、摩耗の早い部品がなく、ボトルネックのネジ部分はゴム製グリッパーによる汚染を回避できます。

4) グリッパーには高効率スプレーノズルが装備されており、ボトルの内壁のあらゆる位置に展開でき、リンス水を節約できます。スプレーノズルの上には水の飛散を防ぐカバーがあり、ノズルの下には規制リサイクルスロットとリサイクルパイプがあります。

5) リンス時間は4秒間保証できます。

6) 回転部分の高さを調整して、さまざまなボトルの高さに対応します。

7) 動力は、フレームワーク内の駆動システムからギアを介して得られます。

8) リンス水の供給は、電磁弁によって制御されます。

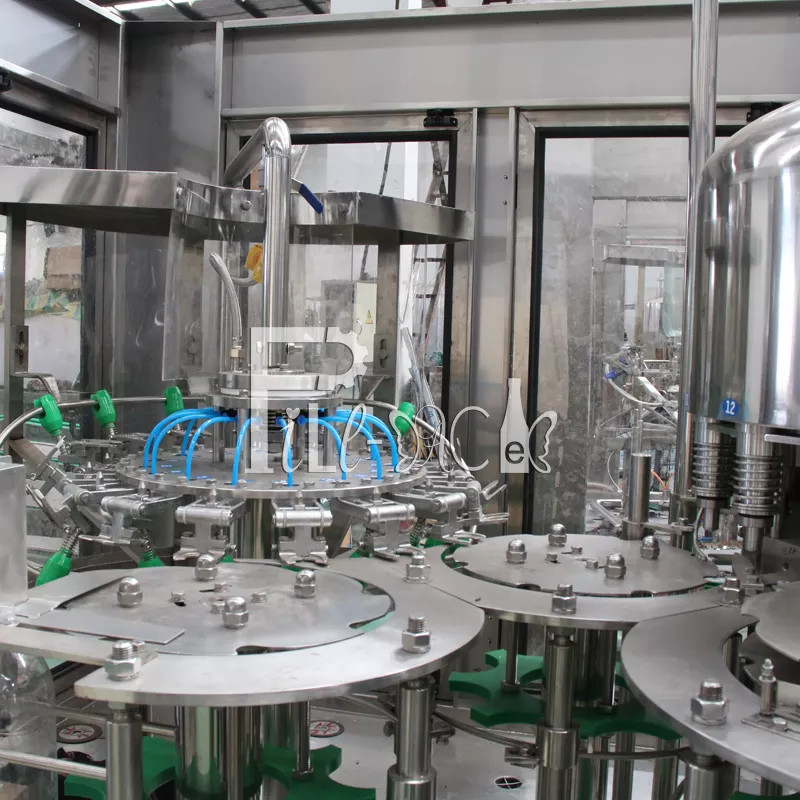

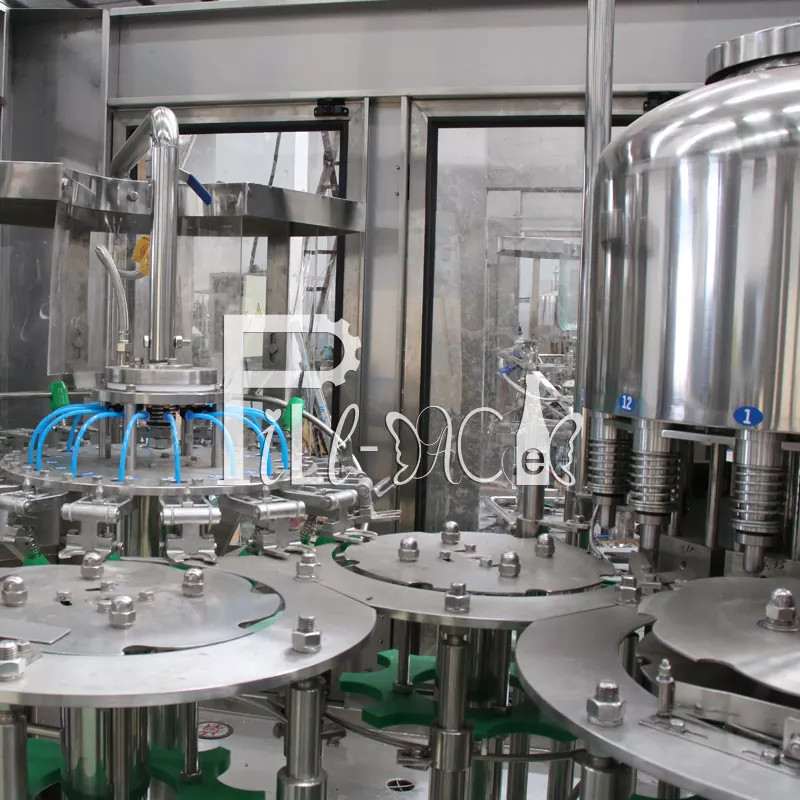

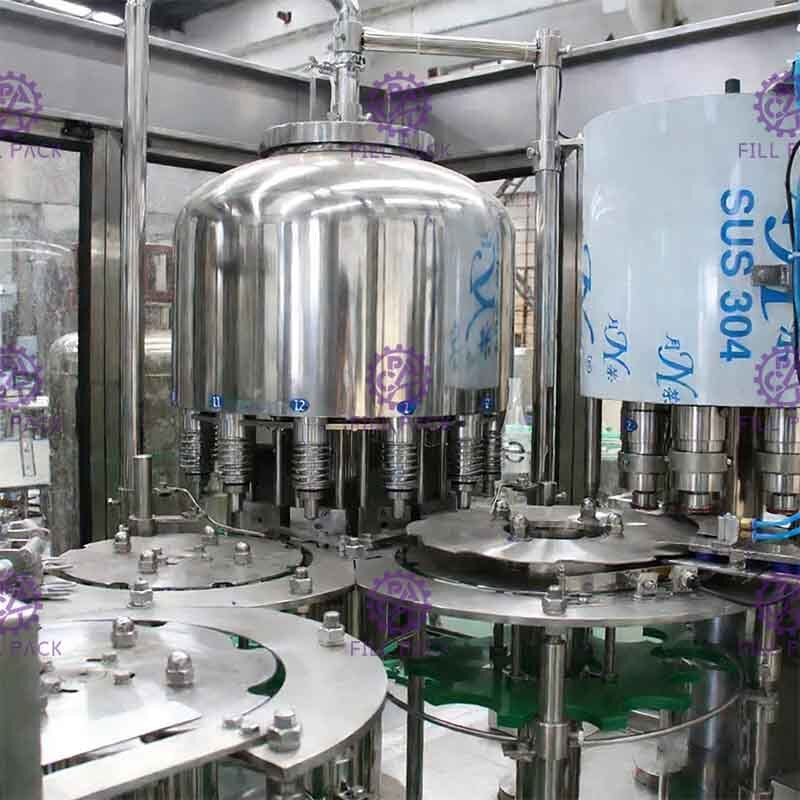

充填部分:

1) ドイツ製の防食性非メンテナンスベアリングを採用し、充填による環境汚染を軽減できます。

2) 回転プレートはSUS AISI304製、大型フラット歯付きベアリングです。

3) 圧力機械バルブは、高速充填速度、衛生的なコーナーポケットなし、少数のシール部品、正確な液面制御を備えた高度な外国設計が導入されています。バルブ全体は304ステンレス鋼製です。

4) 充填システムには、パイプラインと充填バルブの洗浄に使用されるフェイクカップを洗浄するためのCIP循環システムがあります。このシステムは、液体パイプ、液体タンク、充填バルブなどを効果的に洗浄できます。

5) この充填システムには、自動温度制御システムがあります。

6) 充填バルブは、ボトルネックに移動して接触すると開き、充填が完了すると、充填バルブが上方に移動してボトルネックから離れます。

7) 液体の供給は、自動空気圧バルブ磁気液面スイッチを採用して、液体タンクを自動的に制御します。

8) フィラーの動力は、フレームワーク内の駆動システムからギアを介して得られます。

キャッピング部分:

1) スクリューキャッピングヘッド（キャッピング品質を保証できる主要部品）、専門家は磁性鋼の設計を改善し、この改善により、キャッピングの不良率をより良く減らすことができ、スクリューキャッピングヘッドのトルクを簡単に設定および調整できるという従来の特性があります。

2) スクリューキャッピングヘッドはデュアルパーパス設計で、フラットキャップとスポーツキャップに適しています。

3) 逆キャップを取り出し、逆キャップの通過を防ぐデバイスが、キャップ落下ガイドに設置されています。キャップローディングシステムを通過します。

4) 光電スイッチのグループがキャップ落下ガイドに設置されています。ガイドにキャップがない場合、機械は停止します。

5) ボトル入口検出スイッチがスクリューキャッパーに設置されています。

6) キャップ落下ガイドとポークキャッププレートの接合部にキャップロックシリンダーがあります。キャップがない場合は供給がないことが実現します。

7) 回転部分の高さを調整して、さまざまなボトルの高さに対応します。

8) スクリューキャッパーの動力は、フレームワーク内の駆動システムからギアを介して得られます。

9) スクリューキャッパーの主要部品は、デジタル制御処理センターで処理されます。

電気器具:

トランスデューサー

モデル
