満ちるおおう2000mlを洗う10000BPH天然水の生産ライン

製品の説明

3 in 1 モノブロック A-Z 10000BPH プラスチックボトルミネラルウォーター生産ライン リンス充填キャッピングマシン プラント

概要:

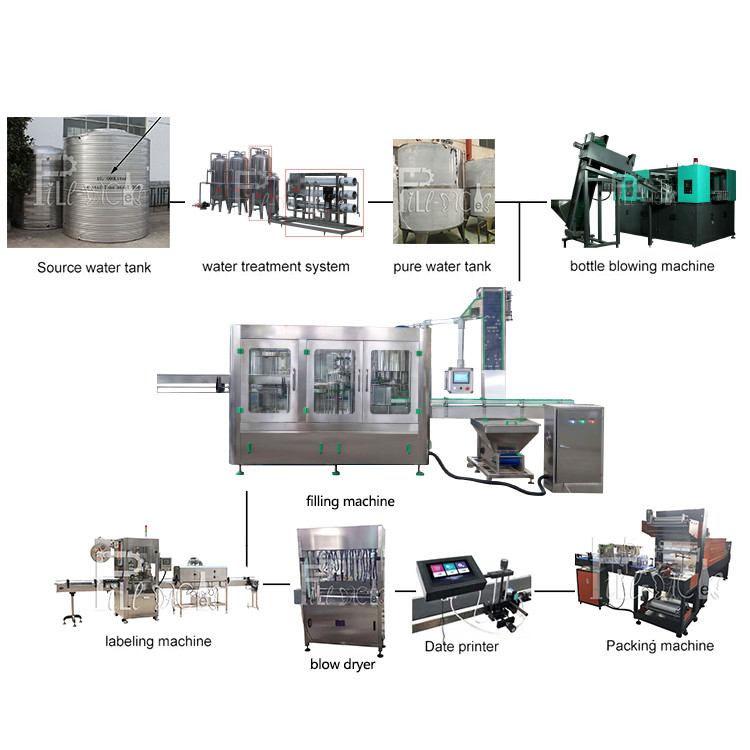

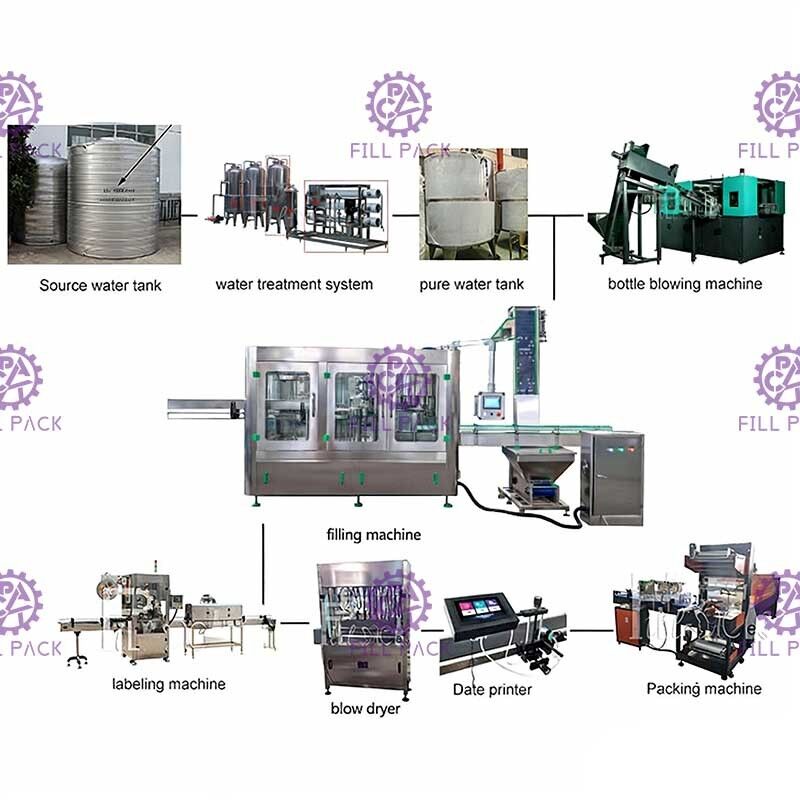

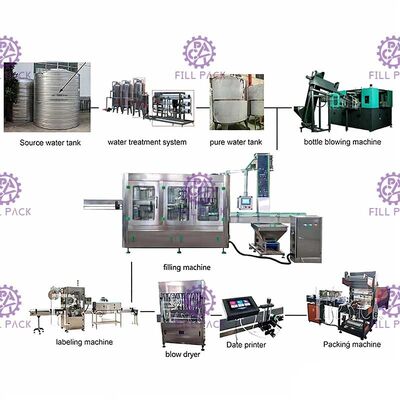

FILLPACK beverages による完全なウォーターラインソリューション。資源の無駄を最小限に抑えることから、ボトルが耐久性があり、消費者を惹きつけるものになることまで、ウォーターボトリングプロセス全体に関する知識を提供します。すべてを 1 つのサプライヤーを中心にすることで、幅広い専門知識、ライン機器、継続的なサービスが得られます。これにより、パッケージングから機器まで、高品質と効率性が保証され、迅速な立ち上げとそれ以降も実現します。

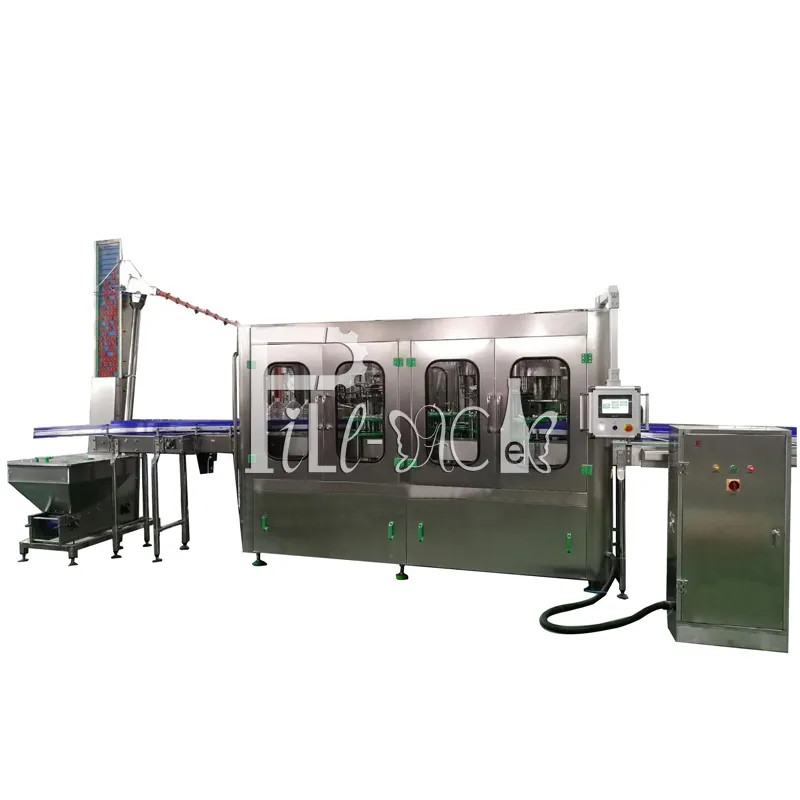

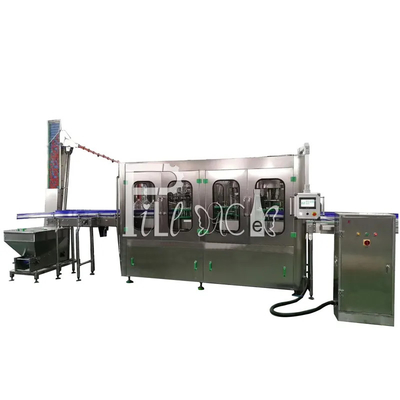

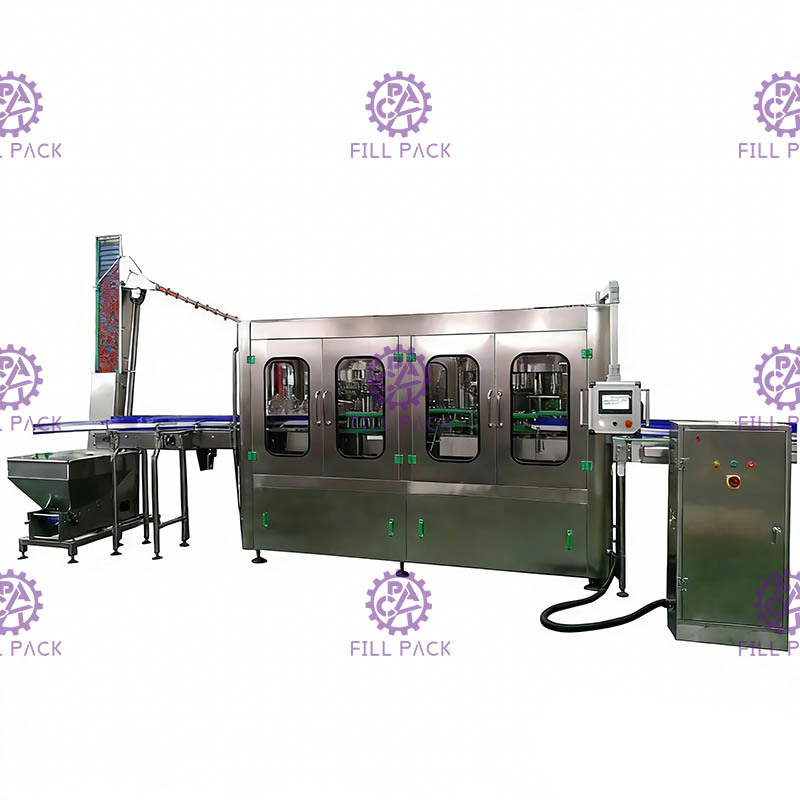

リンス、充填、キャッピングを組み合わせた 3 in 1 充填モノブロック。ドイツとイタリアの先進技術を導入、消化、吸収することを基盤に、純粋な水とミネラルウォーターの要件に合わせて革新的に設計されています。

このウォーター充填機は、主に飲料充填作業に使用されます。ボトルの洗浄、充填、シーリングの 3 つの機能が機械の 1 つの本体に組み込まれています。プロセス全体が自動化されています。この機械は、ポリエステルとプラスチック製のボトルにジュース、ミネラルウォーター、精製水を充填するために使用されます。温度制御装置を取り付けると、ホット充填にも使用できます。機械のハンドルは自由に便利に回して、さまざまな種類のボトルを充填するように機械を調整できます。新型の微圧充填操作を採用しているため、充填操作はより速く、より安定しています。

飲料機械は、ボトルのプレス、充填、シーリングなどのすべてのプロセスを完了することができ、材料と外部の接触時間を短縮し、衛生状態、生産能力、経済効率を向上させることができます。



洗浄部

1. ステンレス鋼 304/316L 洗浄ヘッド。

2. 独自の設計を使用し、従来のボトルをゴムクリップで固定してボトルのねじ部分をブロックし、汚染を引き起こす可能性を回避します。3. 洗浄ポンプはステンレス鋼製です。

4. 高スプレーノズル、水の鈍いボトルのジェット角度を使用し、ボトルの内壁のあらゆる部分にフラッシュし、水で完全にすすぎ、フラッシュボトルを節約します。5. B ボトルクランプとフリップ機構のスライドスリーブは、ドイツのigus耐食性ベアリングを採用しており、メンテナンスは不要です。

充填部1. 風送アクセスとボトル内の移動ホイールを直接接続する技術を使用。ネジとコンベアチェーンをキャンセルし、これによりボトルの形状をより簡単に変更できます。

2. ボトル搬送はクリップネック技術を採用しており、ボトルの形状を変えるために機器のレベルを調整する必要はなく、関連する湾曲プレート、ホイール、ナイロン部品を変更するだけで十分です。3. 特別に設計されたステンレス鋼ボトル洗浄機クリップは頑丈で耐久性があり、ボトルの口のネジ位置に触れないため、二次汚染を回避できます。4. 高速大重力流量バルブ充填バルブ、充填が速く、正確で、液体が漏れません。



5. ボトルを排出するときに螺旋状に下降し、ボトルの形状を変えるためにコンベアチェーンの高さを調整する必要はありません。

6. ホストは高度な PLC 自動制御技術を採用し、主要な電気部品は日本の三菱、フランスのシュナイダー、OMRON などの有名な企業から供給されています。

キャッピング部

このユニットは、3 in 1 マシンの最高精度のものです。機械が安定して動作し、製品の品質を確保することが重要です。ねじ込みキャッパーの特徴は次のとおりです。

1) ねじ込みキャッピングヘッド (キャッピング品質を保証できる主要部品)。専門家はマグネットスチールの設計を改善し、この改善によりキャッピングの不良率をより良く低減し、ねじ込みキャッピングヘッドのトルクを簡単に設定および調整できるという従来の特性を改善しました。

2) ねじ込みキャッピングヘッドはデュアルパーパス設計であり、フラットキャップとスポーツキャップに適しています。

3) 逆キャップを取り出し、逆キャップの通過を防ぐデバイスは、キャップ落下ガイドに設置されています。キャップローディングシステムを通過します。



4) 光電スイッチのグループがキャップ落下ガイドに設置されています。ガイドにキャップがない場合、機械は停止します。

5) ボトル入口検出スイッチがスクリューキャッパーに設置されています。

6) キャップ落下ガイドとポークキャッププレートの接合部にキャップロックシリンダーがあります。これは、供給なし、キャップなしを実現します。

7) 回転部品の高さを調整して、さまざまなボトルの高さに対応します。

8) ねじ込みキャッパーの動機は、フレームワーク内の駆動システムから派生し、ギアを介して伝達されます。

9) ねじ込みキャッパーの主要部品は、デジタル制御処理センターで処理されます。

-技術パラメータ-

モデル

CGF24-24-8

容量 (B/H)

8000-12000 (500ml)



ボトルサイズ

ネック：φ50-100mm：高さ：150-320mm	水圧
0.18-0.25Mpa	水消費量 (kg/h)
1000	洗浄ステーション
18	ローディング-ドリップ-排出ステーション
2-2-2	充填精度
＜+1MM	空気圧
0.5Mpa	空気消費量
0.3m3/min	電力 (kw)
4	重量 (kg)
5000	寸法 (L*W*H)
2750*2100*2400 mm	補助:

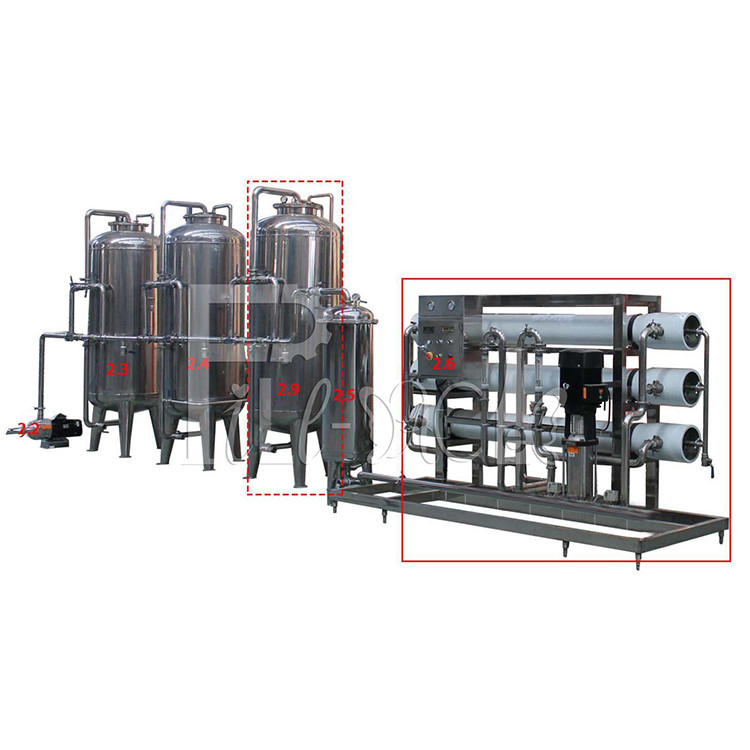

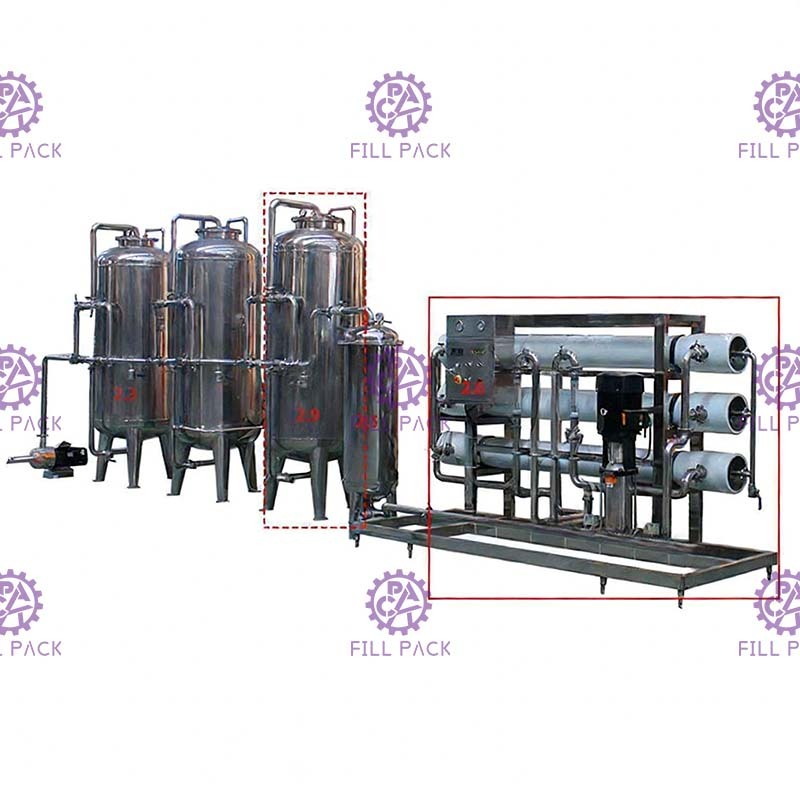

技術的な説明:	水処理システムは、前処理、RO ユニット、滅菌部、およびマッチング部に分けられます。RO はシステムの中心です。
前処理:	原水ポンプ、石英砂フィルター、活性炭フィルター、ナトリウムイオン交換器、カートリッジフィルター

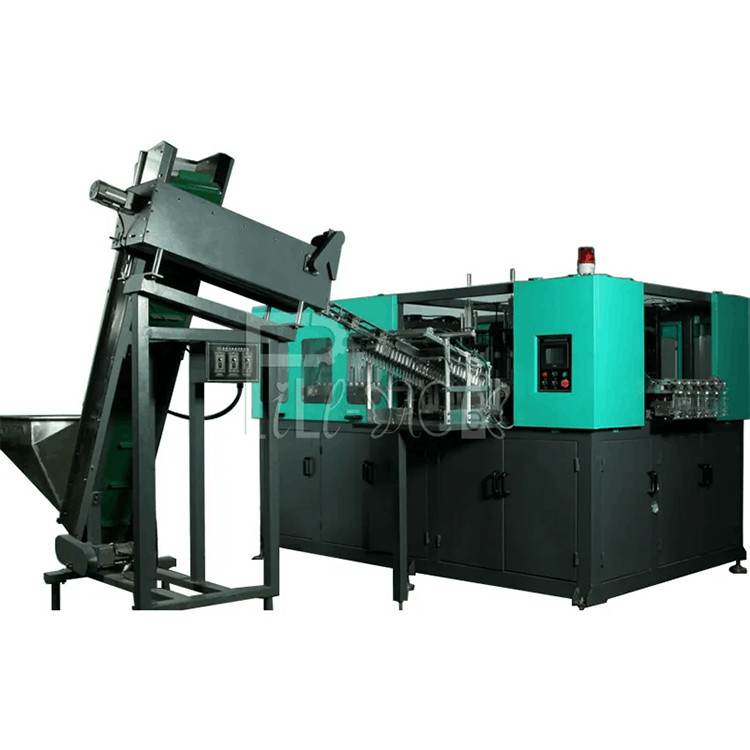

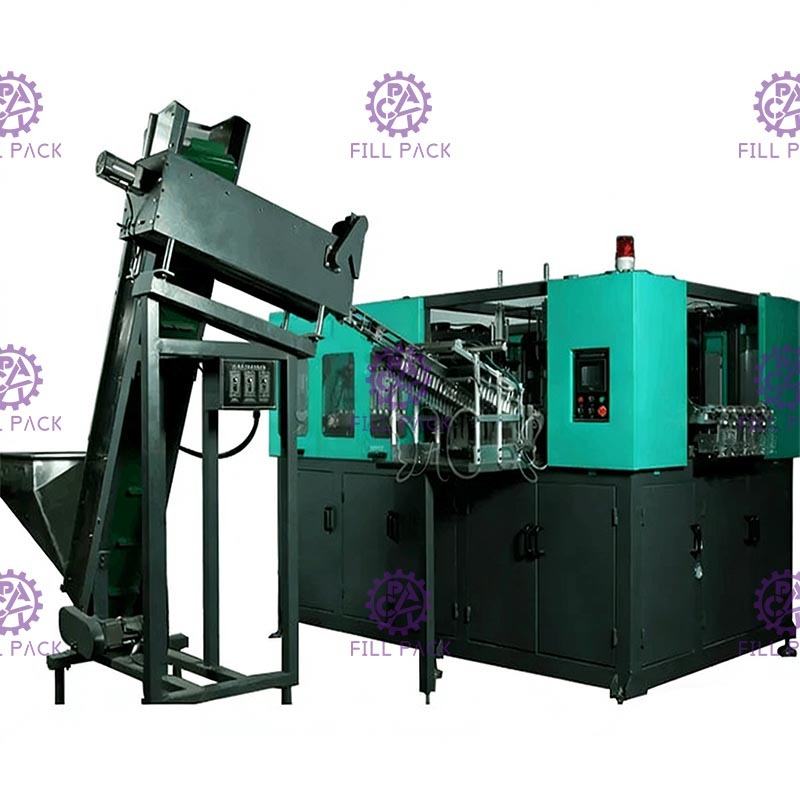

2. ボトルブロー成形機

FP-6000 自動ボトルブロー成形機は、10〜2000ml の PET プラスチック容器とボトルを製造するのに適しています。

これは、炭酸ボトル、ミネラルウォーター、炭酸飲料ボトル、農薬ボトル、オイルボトル、化粧品、広口ボトルなどを製造するために広く使用されています。

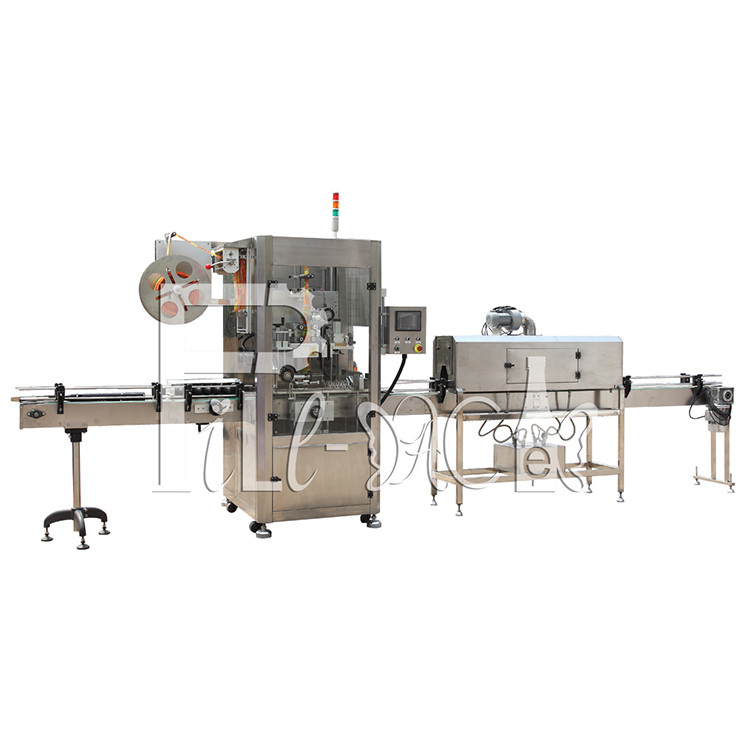

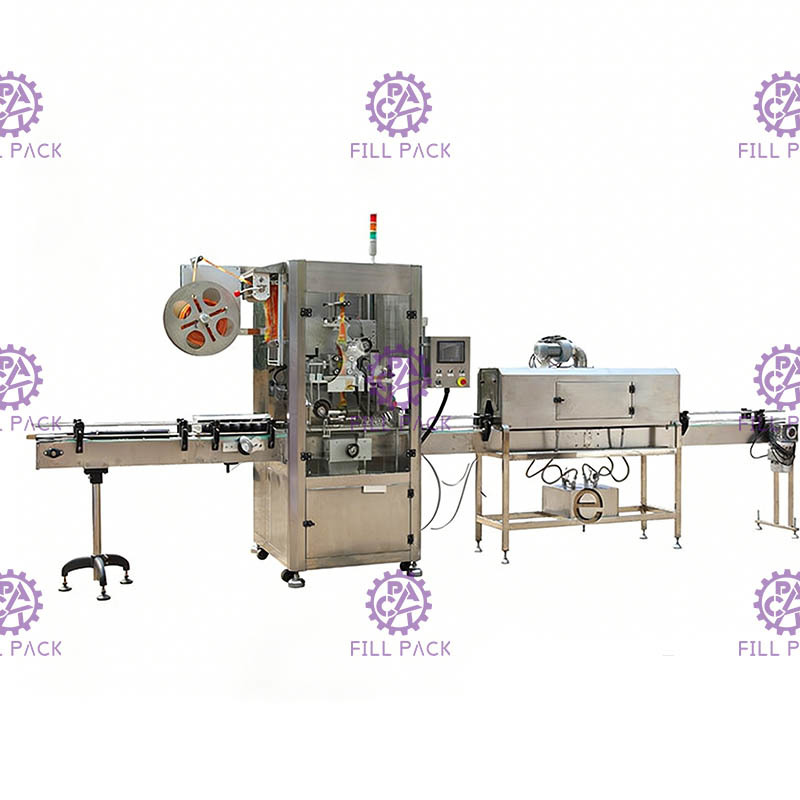

TB150 ラベリングマシン、シュリンクトンネル

特殊切断システム：ウィストとコンボリュート技術を採用。ラベルの切断は平らで、バリがありません。ラベルの位置設定により、スリーブの正確性が保証されます。モデルグループ設計、モジュール制御を採用。正確で高速なスリーブを実現します。高品質のタッチ操作画面により、指で操作でき、簡単でショートカットです。平らな幅の制限内では、丸型でも四角型でも、さまざまな形状のオブジェクトをパッケージ化するために使用でき、ガラスまたはプラスチックボトルに適用できます。



ボトルブロードライヤー

この機械は、主に充填後、ボトルの外壁の水分を乾燥させ、自己粘着性の商標を貼り付けるための自動乾燥装置です。カスタムメイドのユニバーサルジョイントノズルを使用してボトルの形状に合わせて角度を調整し、上から下に数回吹き付けて、ボトル全体がデッドコーナーがなく、水分が残らないように 360 度乾燥させ、最大の乾燥効果と省電力効果を実現します。

コードプリンターコードプリンターは主に日付をコード化します。ハンドヘルドインクジェットプリンター、高解像度インクジェットプリンター、レーザーコードプリンターなど、あらゆる種類のコード印刷機があります。
★



コードプリンターの選び方？コード化する必要のあるボトルの種類と、必要なプリンターの速度（1 分あたりのメートル数）をお知らせください。

フィルムシュリンク包装機



★フィルムシュリンク包装は、散らばったボトルをグループ全体に梱包するために使用されます。手動ラッピングシュリンク包装機、半自動 PE フィルムヒートシュリンク包装機、L 型自動 PE フィルムヒートシュリンク包装機、リニア型高速自動シュリンク包装機、カラーフィルムオリエンテーションシュリンク包装機があります。
