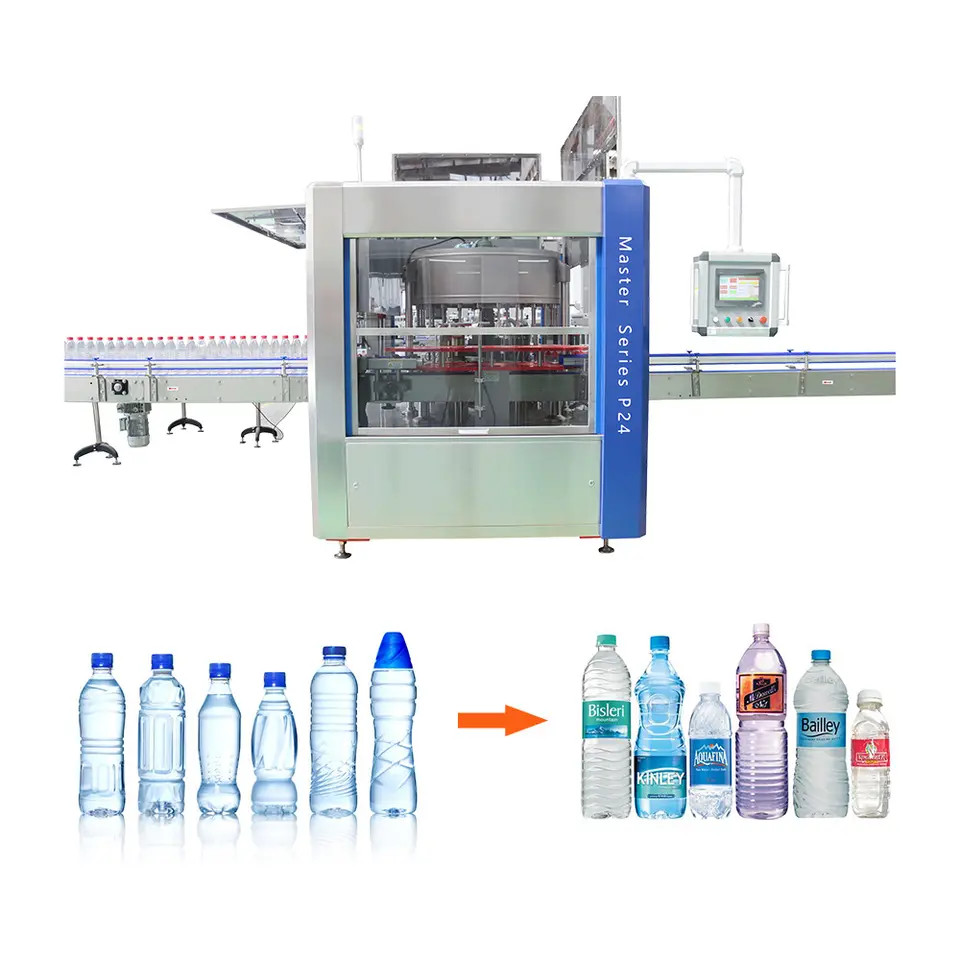

回転式OPPのびんのラベラーのプラスチック ペットボトル ウォーターの工場のための熱い接着剤の溶解の分類機械装置のラベルのアプリケーター

製品の説明

ロータリーOPPボトルラベラー ホットグルーメルトラベリングマシン 設備 ラベルアプリケーター プラスチックボトル ウォーターファクトリー用

作業原理
作業プロセスの開始時、ボトルはコンベアベルト上で一定速度でラベリングマシンに供給されます。機械的固定装置がボトルを一定間隔で分離し、ボトルをコンベアベルトに沿って押し出します。ラベリングマシンの機械システムには、駆動ホイール、ラベリングホイール、リールが含まれます。

駆動ホイールはラベルテープを断続的に引き、ラベルテープはリールから引き出され、ラベリングホイールはラベリングホイールを通過した後、ラベルテープをボトルに押し付けます。ラベルテープの張力を維持するために、リールにはオープンループ変位制御が使用されます。ラベルはラベルテープ上で互いに密接に接続されているため、ラベルテープは常に開始と停止を繰り返す必要があります。

ラベリングホイールがボトルと同じ速度で移動するときにラベルがボトルに貼り付けられます。コンベアベルトが特定の場所に到達すると、ラベルベルト駆動ホイールはコンベアベルトに一致する速度まで加速し、ラベルが貼り付けられた後、停止まで減速します。

プロセス:

ボトル搬入 → 事前位置決め → ラベル供給 → ラベリング → 完了

設備の技術パラメータ

機械部品:

搬送機構:TRANSTECNO ACモーター 750w (TRANSTECNOによる減速付き)、インバーター速度制御

コンベア:イタリア FLEXON LF820-K325 工業用ナイロンチェーンプレートコンベア

本体搬送機構:TRANSTECNO ACモーター 1.5Kw (TRANSTECNOによる減速付き)

ボトル分離機械的事前位置決め、カム機構を使用してボトルをラベリング位置決め用に平滑化工業用ウォームボトル分離機構

Bottle feeding institution: ウォームボトル供給機構とスターホイール位置決め供給機構により、ローディングの精度と安定性を確保

位置決め機構:機械的事前位置決め、カム機構を使用してボトルをラベリング位置決め用に平滑化ラベリング機構:

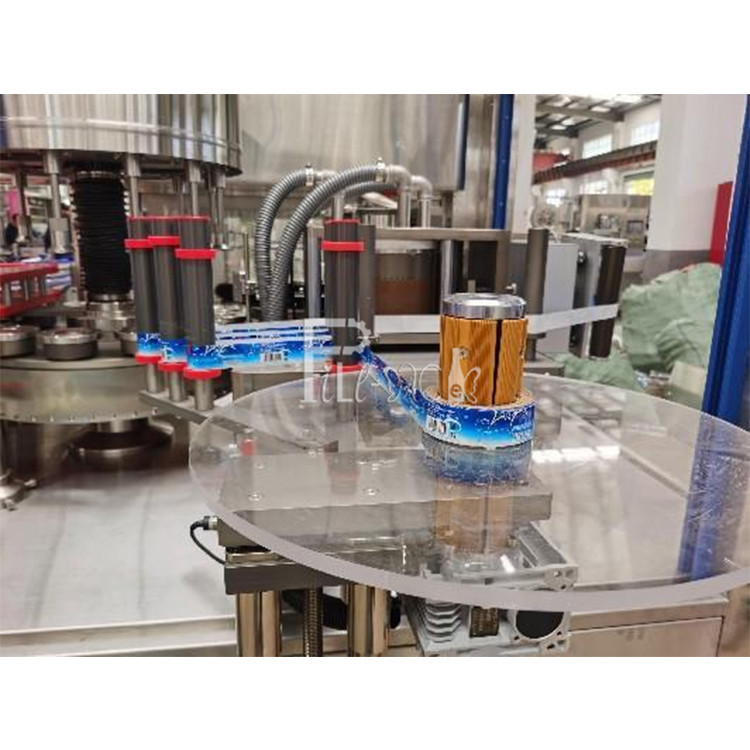

ボトルはロータリーホイールでピックアップされ、回転中にラベリングされます。ラベル供給機構:

高速サーボステッカーラベル供給システム (サーボモーター駆動)ラベル圧着機構:

アークブラシユニットガイド付きボトル機構:

ダブル座標セクションガイドレールで調整安全

機械の一部:安全保護: オペレーターの安全を確保するため、機械稼働中は保護ドアを閉めてください。

ラベル切れアラーム: ラベルが使い切られる前にオペレーターに交換を促すアラームを設定

ボトル切れアラーム: ボトル切れ時には機械が停止し、アラームを発します。ボトルが補充されると機械は自動的に再起動し、オンライン生産を容易にします。

ラベリング漏れアラーム: ラベリング品質を管理するため

圧力テスト: 圧力が設備要件を満たせない場合、機械は停止し、不良品の生産を防ぎます。

電気構成:
